汽車?yán)鞆澒芗圃煨袠I(yè)·彎管解決方案

管材塑性彎曲成型是指管材在多模具協(xié)同作用和嚴(yán)格配合下發(fā)生塑性變形，從而獲得空間任意曲線形狀制品的重要加工方法。管件常用材質(zhì)分為黑色金屬和有色金屬： ●????黑色金屬材料：鋼，鋼合金和不銹鋼。 ●????有色金屬材料：鋁，銅和鎳等。

FABLE

福邦潤滑油

東莞市東亞石油化工有限公司

安全 · 環(huán)保

彎管工藝現(xiàn)象

不銹鋼管材的工件在加工的過程中特別容易粘模，加工的過程中容易導(dǎo)致工件的拉花和損壞起皺，怎么辦？選擇抗磨性好的不銹鋼彎管油顯得非常重要。

好的彎管油在彎管加工中能很好附著在加工工件上，粘度適合，在工件和模具中形成一定的保護膜，有效防止拉花，提高工件的加工質(zhì)量，減少廢品率。

什么是管材塑性彎曲成形，有哪些常見材質(zhì)種類

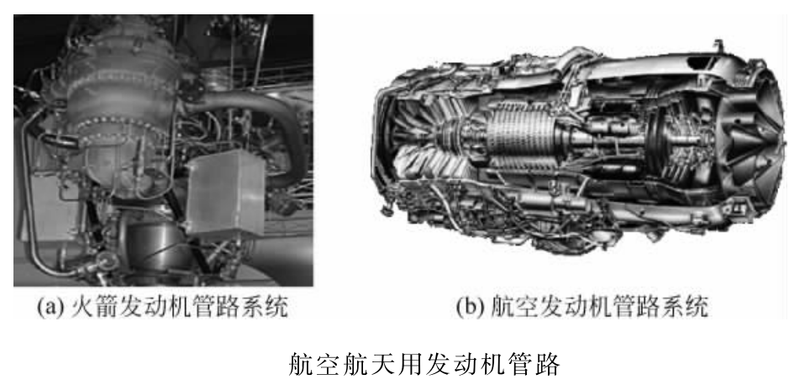

管材塑性彎曲成型是指管材在多模具協(xié)同作用和嚴(yán)格配合下發(fā)生塑性變形，從而獲得空間任意曲線形狀制品的重要加工方法。

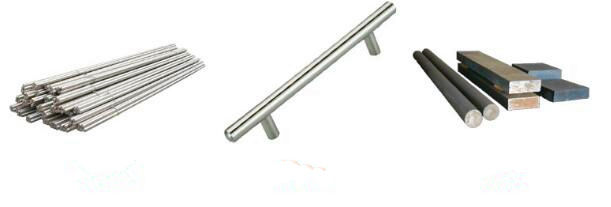

管件常用材質(zhì)分為黑色金屬和有色金屬：

● 黑色金屬材料：鋼，鋼合金和不銹鋼。

● 有色金屬材料：鋁，銅和鎳等。

彎管工藝及設(shè)備

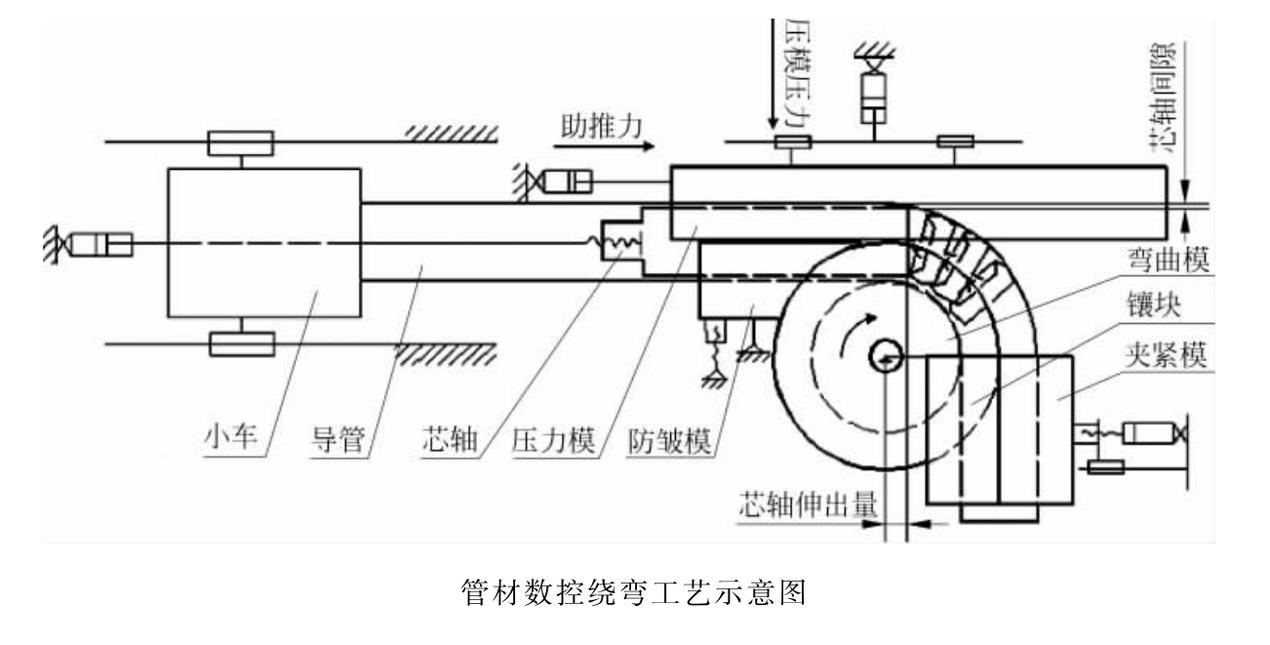

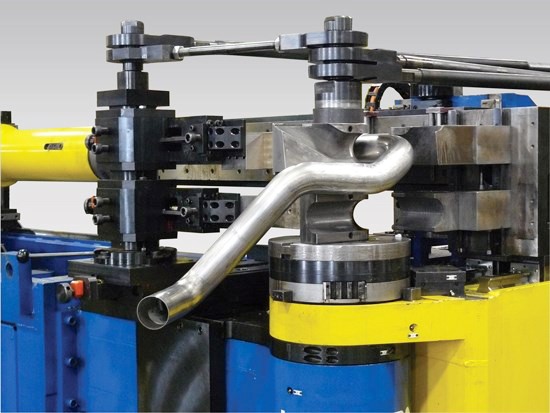

彎管常用的設(shè)備有液壓彎管機和數(shù)控彎管機，在汽車行業(yè)，工業(yè)化生產(chǎn)一般使用數(shù)控彎管機，產(chǎn)品精度和生產(chǎn)效率會更高。

福邦潤滑油

FABLE oil

像我們處理一些客戶過程中，會遇到做不銹鋼彎管拉伸成型的，通過了解，如客戶加工的材料是304不銹鋼，厚度為0.8-1.2mm之間。由于客戶對金屬加工油的了解不足，所以只使用礦物油作為不銹鋼彎管成型油，結(jié)果有些部位出現(xiàn)了拉裂，拉爆等問題。如果只使用礦物油，油膜強度不能滿足要求，油膜容易破裂，會引起金屬與金屬的接觸，產(chǎn)生燒結(jié)。

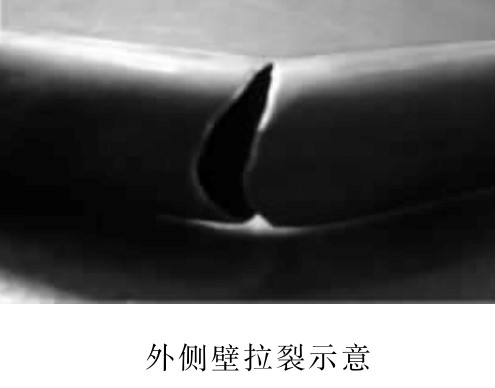

產(chǎn)生外壁開裂的原因有：

● 管材的熱處理不當(dāng)

● 壓模壓力過大，管材彎曲過程中材料流動阻力太大。

● 芯軸與管材內(nèi)壁的間隙過小，導(dǎo)致摩擦力太大。

● 芯軸伸出量過大等

為防止管材的外壁開裂，在排除熱處理和材質(zhì)本身的因素外，對壓模壓力、內(nèi)壁間隙，芯軸伸出量及潤滑情況等都需要進行檢查。

管材內(nèi)彎側(cè)起皺

彎管起皺主要發(fā)生在內(nèi)彎側(cè)，通常分為3種情況：

1. 前切點處起皺

2. 后切點處起皺

3. 圓弧內(nèi)側(cè)全起皺

● 前切點起皺一般由于芯軸安裝時伸長量過小，管壁在彎曲過程中得不到芯棒的支撐。

● 后切點起皺一般由于沒有安裝防皺?；蚍腊櫮０惭b位置不對。

全起皺的原因較為復(fù)雜，主要在于：

○ 防皺模位置靠后或形槽尺寸過大，防皺模起不到支撐管壁的作用。

○ 壓模壓力過小，管材與防皺模間隙過大。

○ 芯軸直徑尺寸過小和位置不合理等

為防止彎管內(nèi)側(cè)起皺，若前切點起皺，應(yīng)向前調(diào)整芯棒位置；若后切點起皺，應(yīng)加裝防皺模，調(diào)整合理的傾角和壓模壓力；若全起皺，除調(diào)整壓模壓力外，還要檢查芯軸直徑，直徑太小或磨損嚴(yán)重時需要及時更換。

原理

FABLE oil

旋轉(zhuǎn)拉伸彎曲

使用模具和在旋轉(zhuǎn)動作中工作的各種部件的組合來彎曲管材。該動作將管材向前拉，在管道中形成所需的彎曲。旋轉(zhuǎn)拉伸彎曲分為有芯軸彎曲和無芯軸彎曲。

當(dāng)極壓劑會產(chǎn)生化學(xué)或物理吸附，在金屬表面形成堅實的潤滑膜，能使?jié)櫥阅艿靡蕴岣?。特別是當(dāng)磨擦面的溫度升高到一定溫度時，油性極壓劑吸附膜的分子排列會遭到破壞，失去潤滑效果。此時，覆蓋在兩個金屬表面的邊界潤滑膜消失，金屬之間產(chǎn)生了直接接觸。直接接觸面積增加，磨擦能量便隨之增加，從而導(dǎo)致溫度上升，其結(jié)果容易發(fā)生所謂燒結(jié)現(xiàn)象。在這種情況下，為了達(dá)到既使溫度上升，仍能防止兩個金屬面直接接觸的目的而使用的添加劑便是極壓劑。極壓劑是通過磨擦界面上產(chǎn)生的高溫使其本身發(fā)生化學(xué)變化，在磨擦著的金屬面上生成剪切力，并能起著有效保護作用的邊界潤滑膜。

我們的解決方案

FABLE oil

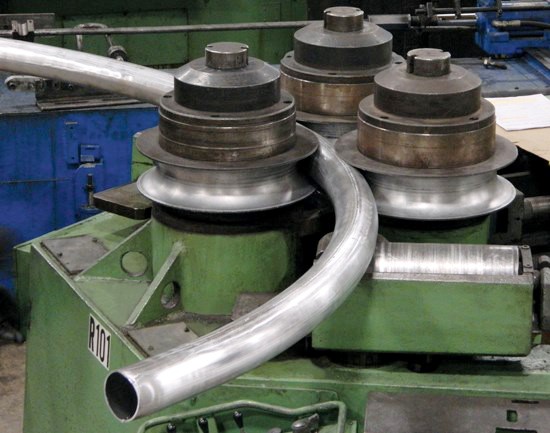

滾動彎曲

當(dāng)需要大半徑彎曲或曲線時使用此方法，管材穿過一系列呈金字塔排列的三個輥子。

因此，彎管拉伸成型并不是只要潤滑性好就可以了，還必須要有極壓性，你的彎管件才不會拉爆裂，不會出現(xiàn)拉傷痕。特別是304不銹鋼彎管拉伸成型工藝，對拉伸油的極壓性要求是比較高的，稍有不慎就會出現(xiàn)客戶所說的拉爆、拉裂現(xiàn)象。

在工藝參數(shù)設(shè)置合理的情況下，東莞市東亞石油化工有限公司可提供半流體狀凝膠狀態(tài)的水溶性彎管潤滑劑產(chǎn)品，專門替代彎管過程中應(yīng)用的油基型、油水分散型（乳化型）等含油潤滑劑。經(jīng)實踐證明，可以滿足汽車行業(yè)彎管的需求。

為什么要檢測切削液濃度？

根據(jù)有水和無水，切削液分為純油型切削油（即油基切削油，使用時不加水）和水基切削液兩大類。水基切削液又分為乳化油（又稱為可溶性油、水溶性油）、半合成液、全合成液。水基切削液一般是濃縮液，使用時需要加水稀釋到規(guī)定濃度，在使用水基切削液時，保持適合的濃度是一項重要的維護措施。切削液的廠家會給切削液規(guī)定適合的濃度，用戶在使用中應(yīng)注意檢測濃度。

根據(jù)有水和無水，切削液分為純油型切削油（即油基切削油，使用時不加水）和水基切削液兩大類。水基切削液又分為乳化油（又稱為可溶性油、水溶性油）、半合成液、全合成液。
水基切削液一般是濃縮液，使用時需要加水稀釋到規(guī)定濃度，在使用水基切削液時，保持適合的濃度是一項重要的維護措施。切削液的廠家會給切削液規(guī)定適合的濃度，用戶在使用中應(yīng)注意檢測濃度。

為什么要檢測切削液濃度

切削液的濃縮液里含有一些化學(xué)添加劑，例如乳化劑、防銹劑、殺菌劑、抗泡劑等，使用時，濃縮液需要加水稀釋到適合的濃度。在使用中，切削液里的這些化學(xué)成分會隨之消耗，尤其是乳化劑、防銹劑和殺菌劑。而一些成分卻在增加，如堿性、油性物質(zhì)的含量、可溶性固態(tài)物。

這些成分的變化導(dǎo)致金屬切削液的濃度在使用中逐漸發(fā)生變化，當(dāng)超出規(guī)定的濃度范圍時，金屬切削液就不能正常發(fā)揮它的性能，繼而影響到切削過程


如何測量切削液濃度

切削液投入使用后，最好每天都檢測濃度。如果切削液濃度異常，應(yīng)及時調(diào)整，一般比較常見的是濃度降低，就需要補加濃縮液，補加時，應(yīng)準(zhǔn)確計算所需的濃縮液。

值得注意的是，當(dāng)切削液滋生了大量細(xì)菌時，會造成切削液濃度降低，另外乳化油破乳發(fā)生分離時，也會造成切削液濃度降低。有時候也會出現(xiàn)濃度偏高，一般是因為水分蒸發(fā)，或者混入其它油液。當(dāng)濃度偏高時，不要直接往機床里加水。

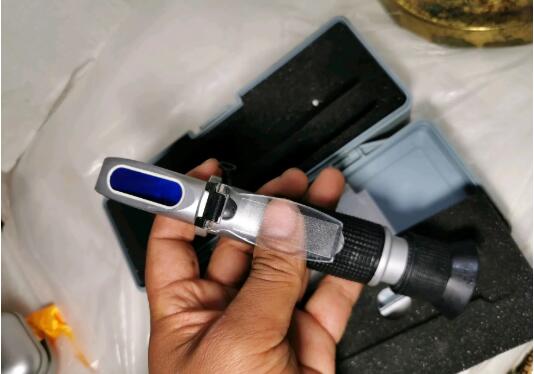

檢測切削液的濃度常用折光儀（refractometer），折光儀的優(yōu)點是便攜、使用簡單、價格低、需要時隨時都可以測出濃度，幾乎所有的水基切削液都適用。

汽車電鍍件為什么生銹？

由于工件電鍍后，，零件本身內(nèi)部是含有一定量水分的。若未及時徹底的處理表面的水分，會導(dǎo)致水分在電鍍件內(nèi)部產(chǎn)生化學(xué)反應(yīng)。如果電鍍件海洋運輸。由于海上溫濕度變化較大，鹽分含量較高，也是會增加電鍍件腐蝕生銹的幾率。

由于工件電鍍后，零件本身內(nèi)部是含有一定量水分的。若未及時徹底的處理表面的水分，會導(dǎo)致水分在電鍍件內(nèi)部產(chǎn)生化學(xué)反應(yīng)。如果電鍍件海洋運輸。由于海上溫濕度變化較大，鹽分含量較高，也是會增加電鍍件腐蝕生銹的幾率。

一、對于電鍍件的加工過程，能夠造成電鍍件生銹的原因有以下幾點

① 電鍍前表面未進行徹底清潔，表面有油污和水分殘留

② 電鍍質(zhì)量不過關(guān)，鍍層有一定的缺陷。

③ 電鍍后未進行鈍化處理。


二、電鍍后未對電鍍件進行很好的防護措施，或直接將電鍍件暴露在具有腐蝕性氣體或高濕高溫的環(huán)境中

當(dāng)汽車等電鍍件生銹后，應(yīng)及時處理，并針對問題進行預(yù)防改善，避免更多的電鍍件生銹現(xiàn)象的出現(xiàn)：

01對于生銹的電鍍件，若不影響質(zhì)量，可進行化學(xué)除銹

電鍍件的化學(xué)除銹，可選用環(huán)保有機酸除銹劑，幾乎不影響電鍍層表面，也不會對金屬表面造成過蝕?？蛇x擇擦涂或浸泡的方法等（具體可根據(jù)操作技術(shù)指導(dǎo)進行）

02預(yù)防電鍍件生銹，應(yīng)在加工過程和運輸過程中進行防護

① 電鍍前將表面的油污等清洗干凈，并將表面的水分徹底烘干。

② 提高電鍍本身的抗鹽霧能力，例如使用堿性鍍鋅、彩色鈍化、添加封閉劑等等方法。

③ 海運中過程盡量使用耐鹽霧透水率較低的防銹包裝，并適當(dāng)使用干燥劑，控制運輸過程中的濕度，增加防銹保護（推薦氣相防銹袋、防銹紙、干燥劑等）

以上是針對電鍍件生銹原因的簡單分析，以及如何解決并預(yù)防電鍍件生銹幾率。（僅供參考）具體的關(guān)于電鍍件生銹和預(yù)防電鍍件生銹的解決方法，可根據(jù)實際情況進行適用性方案提供。

電火花線切割加工液了解過嗎？

電火花線切割電火花線切割加工，是通過電火花的放電原理對工件進行加工。將工件接入脈沖電源正極，采用鉬絲或銅絲作為切割金屬絲，利用火花放電對加工零件進行切割。根據(jù)線切割加工的精度、效率等的不同，可分為快走絲、中走絲和慢走絲。電火花線切割加工液由于電火花線切割機床是通過脈沖火花放電蝕除金屬、切割成型的，所以它必須依靠工作液來達(dá)到滅弧、冷卻、洗滌、潤滑、清洗和防銹的效果。常見的線切割工作液有：乳化液、乳化油和環(huán)保的純水性水基工作液。

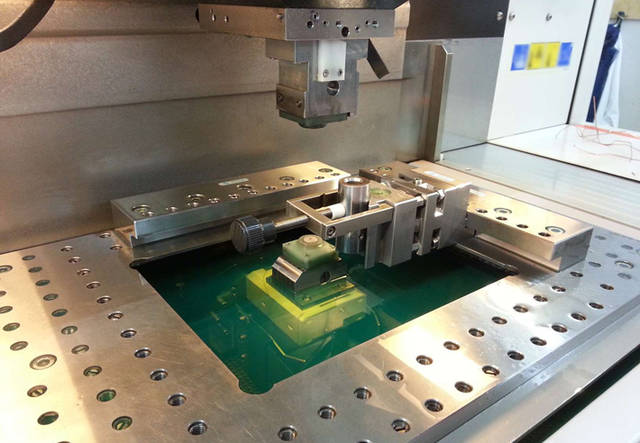

電火花線切割

電火花線切割加工，是通過電火花的放電原理對工件進行加工。將工件接入脈沖電源正極，采用鉬絲或銅絲作為切割金屬絲，利用火花放電對加工零件進行切割。根據(jù)線切割加工的精度、效率等的不同，可分為快走絲、中走絲和慢走絲。

電火花線切割加工液

由于電火花線切割機床是通過脈沖火花放電蝕除金屬、切割成型的，所以它必須依靠工作液來達(dá)到滅弧、冷卻、洗滌、潤滑、清洗和防銹的效果。常見的線切割工作液有：乳化液、乳化油和環(huán)保的純水性水基工作液。

線切割工作液配制

線切割工作液的配制也相當(dāng)重要，太濃、太淡時，均會引起斷絲，一般水液稀釋比大致在 1:10~20 范圍內(nèi)。對加工表面粗糙度和精度要求比較高的工件，乳化油的質(zhì)量分?jǐn)?shù)可適當(dāng)大些，約 10%～20%，這可使加工表面潔白均勻加工后的料芯可輕松地從料塊中取出，或靠自重落下；切割速度要求高或大厚度工件切割時，濃度適當(dāng)?shù)托?，約5%~8%，這樣加工比較穩(wěn)定，且不易斷絲。

但工作液濃度也不能太低，否則將使工作液絕緣性能降低，電阻率減小，冷卻能力增強，從而降低了對工件的潤滑作用，不利于排屑，也容易斷絲。新配制的工作液，其性能并不是最好，一般使用大約 2 天以后其效果最佳，繼續(xù)使用 8~10 天后就易斷絲，此時必須更換工作液。

福邦牌的絲線切割液適用于各種金屬材料的電火花線切割加工，具有優(yōu)異防銹，潤滑，冷卻，清洗和滅弧等功能。獨特的不含礦物油環(huán)保合成配方，完全符合國家地表水排放標(biāo)準(zhǔn)，不含亞硝酸鈉，不含磷，無毒，無腐蝕，無損害的產(chǎn)品，方便使用及儲運，是機床加工廠家的首選產(chǎn)品。

切削過程中腐蝕有斑點？怎么辦？鋁合金加工難題交給我們

切削液的選用需要根據(jù)加工的材質(zhì)、設(shè)備、工藝等因素選定，福邦潤滑油可提供多種水性、油性切削液，有適合鋁合金、不銹鋼、銅鋁合金等加工的切削液。精密加工，對切削液潤滑性要求高，一般用切削油。若要考慮到冷卻及清洗，可采用含極壓劑的微乳液；普通工件的加工，用一般的水性切削液就可以了，推薦用半合成水性切削液，潤滑、冷卻及清洗性都不錯。但對于特殊的材質(zhì)，如鋁，銅等有色金屬，應(yīng)考慮到切削液對金屬材質(zhì)的腐蝕和氧化。

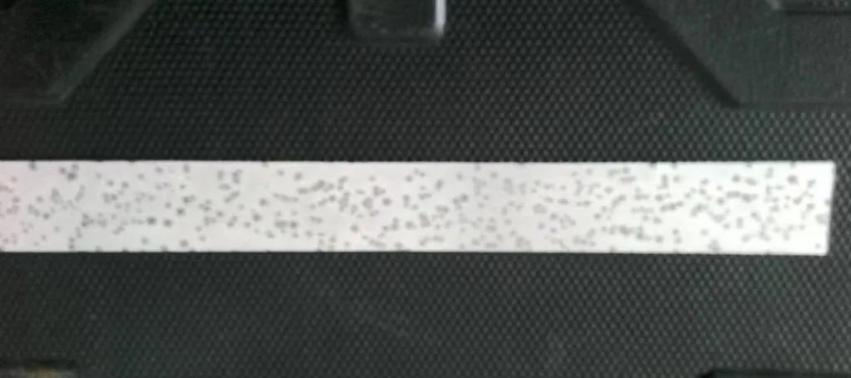

鋁合金切削液加工過程產(chǎn)生斑點原因

鋁件表面形成一層氧化物薄膜，起到保護的作用。如果該氧化膜不致密，如膜中間有空隙，或膜中有其他元素的化合物導(dǎo)致出現(xiàn)破口，或外來化學(xué)物質(zhì)導(dǎo)致膜被破壞，則腐蝕性氣體或介質(zhì)極易沿此空隙侵襲，造成腐蝕。

腐蝕后，鋁的氧化物以粉末狀、纖維狀形態(tài)呈現(xiàn)，看起來與周圍的底色有反差，就像發(fā)霉了一樣，實質(zhì)上并不是霉，而應(yīng)該是表面氧化現(xiàn)象，因此，斑點的本質(zhì)應(yīng)該是鋁件表面的氧化腐蝕。

鋁件切削液加工件變黑原因：

1、溫度太高燒傷

2、被氧化

3、被腐蝕可能是切削液被臺數(shù)控鉆銑床里面的其他油污染了，

比如導(dǎo)軌油或者是現(xiàn)在用的切削液已經(jīng)變質(zhì)腐敗了；把切削液換掉，機器供液管路多洗幾次。


表面氧化斑點的來源

外部環(huán)境因素

鋁是活潑金屬，在一定的溫度和濕度條件下極易氧化變黑或發(fā)霉，這是鋁本身特性決定的。

自身的內(nèi)部因素

很多廠家壓鑄、機加工工序之后，不做任何清潔處理，或者簡單的用水沖沖，無法做到徹底清洗干凈，鋁件表面殘留有脫模劑、切削液、皂化液等腐蝕性物質(zhì)，以及其他污漬，這些物質(zhì)又加快鋁件長霉點。

工藝設(shè)計不合理

鋁件在清洗或機加工后處理不當(dāng)，為鋁件發(fā)霉創(chuàng)造了條件，加速霉變的生成。

選用清洗劑不得當(dāng)

清洗具有強腐蝕性，造成鋁件腐蝕氧化。

倉儲管理不到位

存放倉庫不同的高度時，發(fā)霉的狀況也不同。


鋁加工選用切削液

硫化切削油與鋁形成強度高于鋁本身的硫化物，不但不能起到潤滑作用，反而會增大刀和屑接口間的摩擦。另外，切削鋁時用含氯的切削液也會產(chǎn)生類似的作用，因此切削鋁時不宜用硫化切削油以及含氯的切削液。

一般來說，切削液要根據(jù)金屬的加工藝和要求來選擇。根據(jù)大多數(shù)經(jīng)驗來說，如果鋁切機鋸片為高速的鋼質(zhì)刀片進行低速切割時，我們推薦使用油性切削液，如果使用硬質(zhì)合金進行高速切割時，我們推薦使用水溶性切削液。

總之，要根據(jù)具體切削加工條件及要求，根據(jù)純油性金屬切削液和水溶性金屬切削液的不同特點，同時考慮各個工廠的不同實際情況，如車間的通風(fēng)條件、廢液處理能力及前后道工序的切削液使用情況等，來選取具體的切削液類型。

綜上所述，普通切削液并不能滿足鋁合金的加工，加工鋁合金要選用鋁合金專用的切削液，如福邦潤滑油的SEN系列的-微乳鋁合金切削液品質(zhì)卓越，超強防銹能力持續(xù)50天。

如需更多的產(chǎn)品咨訊，歡迎致電我司技術(shù)人員，也可通過關(guān)注東亞石油公眾號，我們將定期推送能夠幫助您的咨訊信息。

選擇東亞石油，您的用油顧問！

線切割液與切削液到底有什么區(qū)別？

切削液和線切割液的名字看上去都差不多，但是切削液和線切割液兩者之間存在著很大的區(qū)別。切削液可以分為切削油和水溶性切削液。主要用于金屬的切削、研磨、加工等。而線切割液主要是用于一些數(shù)控線切割機床上使用的。

線切割液主要用在數(shù)控線切割機床，機加工機床一般都需要工作液，線切割機床一般指快走絲、中走絲線切割機床所用的工作液叫做線切割切削液。但是專業(yè)市場內(nèi)有許多類型的線切割液，讓很多朋友無法分辨。特別是對線切割機床電火花放電技術(shù)中作為液體介質(zhì)的工作液，在保障線切割加工穩(wěn)定，提升切割速度，加工精度及加工件的粗造度，降低對鉬絲耗損方面的功效認(rèn)識欠缺。

而切削液主要用于車床磨床，在加工中起著冷卻和潤滑刀具的作用，同時還有防銹，除油清洗，防腐等功能。線切割液的一個主要性能指標(biāo)是電解性能，在放電加工的同時適量提高電解性能可以減少脈沖能量在介質(zhì)擊穿中的損耗，濕潤、清洗與排屑作用；而一般的切削液只是起到潤滑、減少切削刀口附近溫度，以及構(gòu)建和維持放電通道的需求。


在加工的方式上，線切割液除了線切割之外，還可以用于金屬的切削、車削、磨削、銑削等方面。而一般的切削液是不能用于線切割的。

所以從上述來看切削液和線切割液用途不同，在工作中發(fā)揮的作用也不大相同，但是可以看出線切割液可以作為切削液使用，但是切削液不能作為線切割液來使用。

電火花線切割起泡的原因：

主要原因是因為切割過程溫度太高容易形成水蒸氣，容易出現(xiàn)氣泡。還有一個就是切割機的作用使得切割液震蕩出現(xiàn)泡沫。

使用用量：

在使用電火花線切割液消泡劑的時候建議用量是0.5-1%，但是具有用量需要根據(jù)實際情況而定，必要是可以咨詢購買的廠家使用方法。

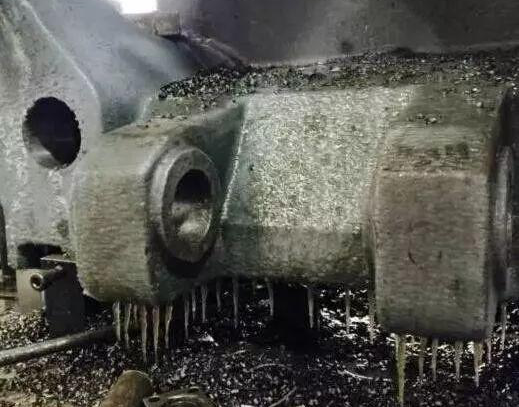

切削液使用得當(dāng)，才能解決機床生銹問題

切削液作為機加工過程中的主要耗材之一，其質(zhì)量好壞直接影響設(shè)備加工精度和運行效率，所以在日常作業(yè)時，生產(chǎn)車間不僅要使用性能優(yōu)良、防銹性能好的切削液，還要做好防護工作。

首先，我們先來聊一聊切削液無法解決機床工件生銹的原因：

1、PH值過高或過低，導(dǎo)致細(xì)菌易侵入，造成機床工件腐敗

如果切削液PH值大于9，切削液會對人體皮膚有刺激性，引起操作者皮膚過敏和有色金屬腐蝕等現(xiàn)象。當(dāng)切削液的PH值小于8，表明溶液被細(xì)菌侵入，細(xì)菌容易傳播，導(dǎo)致工件和機床腐敗，降低工件加工的使用壽命和生產(chǎn)效率。

2、濃度降低，不易形成防銹膜

水溶性切削液在正確的濃度下，是可以防止銹蝕發(fā)生的。但如果切削液濃度太低，使用過程中只加水不加原液，那么防銹成分就偏低，不能形成有效防銹膜，就會導(dǎo)致金屬材料銹蝕。

3、混入雜物，導(dǎo)致防銹性能下降

磨削中常用浸硫砂輪和含有冰晶石的砂輪。隨著磨粒的脫落，硫鹽酸和氟化物會混入切削液中，促使防銹成分不斷消失，加速防銹性能的下降。

4、長期使用

切削液循環(huán)長期使用，清潔不到位，導(dǎo)致保護不到位，就容易滋生細(xì)菌，影響使用壽命。

5、配液、補液不規(guī)范

配液時用水不合格，水質(zhì)硬度偏高或者里面含有硫酸根離子、氯離子超標(biāo)以及切削液補加不規(guī)范，油和水分開添加，在補水的時候?qū)е聶C器生銹。

6、切削液質(zhì)量差

部分工廠人員為了降低成本而采購廉價的雜牌切削液，此類切削液往往質(zhì)量不好，潤滑、防銹、抗菌性能低下，容易變質(zhì)。這極大的影響了加工件的精度，還易引起機床以及加工件銹蝕。

切削液應(yīng)用

既然找到了問題根源所在，就要針對每個問題”對癥下藥“逐一解決：

對 ph值進行檢測監(jiān)控，可以控制切削液酸堿度變化的大??；至少每周必須檢測一次（ph 試紙），ph值應(yīng)保證大于8，ph值過低需增加ph值調(diào)整劑。
定期檢測切削液的濃度變化，及時添加新的切削液。
可通過原液或防銹劑的補充來維持防銹性，還應(yīng)經(jīng)常有效地清除磨削中落入切削液里的各種粉粒。
視情況加入殺菌劑，并更換新的切削液。
盡量使用軟水進行配液，以減少硫化物及氯化物。并規(guī)范進行補液。
更換質(zhì)量好、售后有保障的正牌切削液。

切削液作為機加工過程中的主要耗材之一，其質(zhì)量好壞直接影響設(shè)備加工精度和運行效率，所以在日常作業(yè)時，生產(chǎn)車間不僅要使用性能優(yōu)良、防銹性能好的切削液，還要做好防護工作。每天要進行濃度檢查，濃度過高過低都要及時處理。使用一段時間后要對機臺進行一次徹底清理。平時也要保持車間的清潔，減少細(xì)菌滋生。這樣機床、加工件的生銹狀況才會變好或者徹底避免。

除銹和防銹的小妙招.你知道嗎？

在我們廣東雨季潮濕是要全面防潮，要防銹，最近氣溫上升，雨水增多，空氣濕度加大，車間也肉眼可見的變得潮濕，對于制造業(yè)生產(chǎn)，潮濕的影響不容忽視。加工現(xiàn)場的五金工件、工具量具、加工設(shè)備或系統(tǒng)等，在加工、儲存、運輸或使用過程中，暴露在大氣中容易受到水分、氧氣及其他污染物的影響而變色、生銹，從而產(chǎn)生腐蝕。但金屬表面已經(jīng)銹蝕了之后怎么辦呢？除銹處理也需要科學(xué)的方法。今天小邦就來分享除銹和防銹的妙招吧！

在我們廣東雨季潮濕是要全面防潮，要防銹，最近氣溫上升，雨水增多，空氣濕度加大，車間也肉眼可見的變得潮濕，對于制造業(yè)生產(chǎn)，潮濕的影響不容忽視。

加工現(xiàn)場的五金工件、工具量具、加工設(shè)備或系統(tǒng)等，在加工、儲存、運輸或使用過程中，暴露在大氣中容易受到水分、氧氣及其他污染物的影響而變色、生銹，從而產(chǎn)生腐蝕。但金屬表面已經(jīng)銹蝕了之后怎么辦呢？除銹處理也需要科學(xué)的方法。今天小邦就來分享除銹和防銹的妙招吧！

清除金屬表面銹蝕物質(zhì)稱為除銹，有五種方法：

1、手工除銹

主要是用手錘、鏟、刀、鋼絲刷子、粗砂布(紙)，對帶銹蝕的金屬表面進行處理，并達(dá)到除銹要求的一種方法。

2、電動工具除銹

又稱半機械除銹，主要是采用風(fēng)(電)動刷輪或各式除銹機，對帶銹蝕的表面進行處理，并達(dá)到除銹要求的一種方法。

3、噴射或拋射除銹(又稱噴砂除銹)

噴射或拋射除銹(又稱噴砂除銹)。主要是借助無油壓縮空氣(或高壓水)。

4、化學(xué)除銹(又稱酸洗除銹)

化學(xué)除銹(又稱酸洗除銹)。主要采用無機稀酸溶液刷(噴)、浸泡帶有銹蝕金屬表面，并達(dá)到除銹的目的的一種方法。

5、除銹劑除銹

主要是用一種弱酸性化學(xué)液體(即除銹劑)刷涂或浸泡于帶銹的金屬表面，通過化學(xué)反應(yīng)將金屬表面上的銹蝕除掉的一種方法。工業(yè)超聲波清洗機除銹。主要配合除銹劑和除油粉，超聲波除銹效果好。


注意

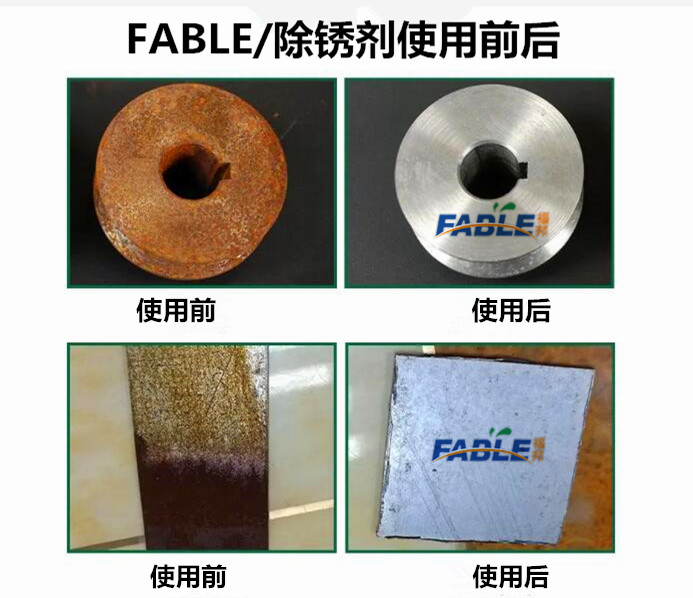

而除了的金屬除銹方法，還有一種專門用于除銹的產(chǎn)品，FABLE/X-801系列的除銹劑可以除掉生銹鋼材，既不會剔除零件表面的非氧化的涂層，還可以生物降解非腐蝕性，不可燃。

適合工藝中客戶還是需要根據(jù)不同的金屬制品和不同的需要，采用最合適的方法，才是最好的除銹方法。

面對潮濕天氣，加工現(xiàn)場的防潮防銹措施可如下：

1、控制溫度濕度

改善工件的存放場所，保持環(huán)境的干燥，保證相對濕度在臨界濕度以下，一般應(yīng)將相對濕度控制在 70%左右。

比如在精密加工車間或裝配車間安裝空調(diào)或風(fēng)扇，使車間溫度和濕度控制在合適的范圍。管理好倉庫的溫濕度，隨時掌握天氣變化，避免臺風(fēng)、暴雨侵襲，放置干燥劑也能起降潮作用。

2、涂覆防銹油

對于工件，采用專業(yè)的防銹劑，及合適的防銹方式。在雨季，機械加工零件的最后加工面，鋼鐵合金尤其是鑄鐵，存放超過8小時，或者鋁及鋁合金，銅或銅合金存放超過一周，無論是保存還是工序間等待或周轉(zhuǎn)都應(yīng)使用合適的防銹油進行防銹處理。如果已使用短期防銹油，但仍出現(xiàn)銹蝕問題，可選用防銹期更長或耐鹽霧和抗?jié)駸岣玫姆冷P劑作為替代。

對于生產(chǎn)線，機械設(shè)備的表面與內(nèi)部防銹同樣重要，應(yīng)定期凈化清潔油箱與管道，采用合適的防銹油液，在金屬表面涂抹防水防銹的保護層等等。

3、密封與包裝

合適的包裝與密封，將工件與外界高溫潮濕的環(huán)境隔離，應(yīng)采用與材料屬性相合的防潮劑與防潮措施，如用防潮紙或塑料袋封包，并放入干燥劑防潮。保持存放小環(huán)境的空氣相對濕度低于金屬的臨界相對濕度。

4、清潔與檢查

防止金屬制品生銹，要注意環(huán)境的清潔，定時清潔器材設(shè)備和車間、倉庫的衛(wèi)生，不宜太過潮濕。工件在存放保管期間，要執(zhí)行檢查制度，進行日常、定期和不定期的檢查，以便及時發(fā)現(xiàn)問題，及時處理。車間諸如自動化生產(chǎn)車間，務(wù)必及時監(jiān)測空氣濕度與電路狀態(tài)，防潮措施從內(nèi)到外全面到位。

如何控制切削液的濃度？

切削液（cutting?fluids）是金屬加工液（metal?working?fluids）的一類，用于各種金屬切削加工，如拉削、銑削、車削、鉆孔等各種切削工藝。切削液主要起到四個作用：對刀具和被加工的金屬起到冷卻作用、潤滑保護作用、清洗料屑、對金屬和刀具起到防銹作用。根據(jù)有水和無水，切削液分為純油型切削油（即油基切削油，使用時不加水）和水基切削液兩大類。水基切削液又分為乳化油（又稱為可溶性油、水溶性油）、半合成液、全合成液。水基切削液一般是濃縮液，使用時需要加水稀釋到規(guī)定濃度，在使用水基切削液時，保持適合的濃度是一項重要的維護措施。切削液的廠家會給切削液規(guī)定適合的濃度，用戶在使用中應(yīng)注意檢測濃度。

切削液（cutting fluids）是金屬加工液（metal working fluids）的一類，用于各種金屬切削加工，如拉削、銑削、車削、鉆孔等各種切削工藝。切削液主要起到四個作用：對刀具和被加工的金屬起到冷卻作用、潤滑保護作用、清洗料屑、對金屬和刀具起到防銹作用。

1.為什么要檢測切削液的濃度：

切削液是機床的“血液”，在循環(huán)系統(tǒng)里不停流動。正如血液檢測可以發(fā)現(xiàn)人體異常一樣，對切削液進行檢測也可以發(fā)現(xiàn)異常，其中的一項重要指標(biāo)就是切削液的濃度。

切削液的濃縮液里含有一些化學(xué)添加劑，例如乳化劑、防銹劑、殺菌劑、抗泡劑等，使用時，濃縮液需要加水稀釋到適合的濃度。在使用中，切削液里的這些化學(xué)成分會隨之消耗，尤其是乳化劑、防銹劑和殺菌劑。而一些成分卻在增加，如堿性、油性物質(zhì)的含量、可溶性固態(tài)物。這些成分的變化導(dǎo)致金屬切削液的濃度在使用中逐漸發(fā)生變化，當(dāng)超出規(guī)定的濃度范圍時，金屬切削液就不能正常發(fā)揮它的性能，繼而影響到切削過程。水溶性乳化切削液E4---原液前（左）---稀釋后（右） IMG_4150.JPG

2.金屬切削液的濃度有什么影響？

1）切削液濃度過低的危害：切削液的濃度過低，容易導(dǎo)致一系列不良后果：金屬生銹或者金屬腐蝕，刀具磨損加劇，影響金屬加工的質(zhì)量，切削液滋生細(xì)菌，腐敗發(fā)臭，切削液的使用壽命縮短等問題。

2）切削液濃度過高的危害：如果切削液的濃度過高，不但浪費濃縮液，而且也會造成一些不良后果，包括泡沫增加（影響潤滑和冷卻效果）、切削液的冷卻性和清洗能力降低（可能造成切削中冒煙），切削液里的雜質(zhì)含量增加、引起操作人員皮膚過敏、刺激上呼吸道和眼睛、引起非鐵金屬腐蝕、斑點等問題。

3.如何檢測切削液的濃度：

切削液投入使用后，最好每天都檢測濃度。如果切削液濃度異常，應(yīng)及時調(diào)整，一般比較常見的是濃度降低，就需要補加濃縮液，補加時，應(yīng)準(zhǔn)確計算所需的濃縮液。值得注意的是，當(dāng)切削液滋生了大量細(xì)菌時，會造成切削液濃度降低，另外乳化油破乳發(fā)生分離時，也會造成切削液濃度降低。有時候也會出現(xiàn)濃度偏高，一般是因為水分蒸發(fā)，或者混入其它油液。當(dāng)濃度偏高時，不要直接往機床里加水。

檢測切削液的濃度常用折光儀（refractometer），折光儀的優(yōu)點是便攜、使用簡單、價格低、需要時隨時都可以測出濃度，幾乎所有的水基切削液都適用。使用時，只需把切削液滴到棱鏡上，讀出折光率，然后用測到的折光率對照標(biāo)準(zhǔn)曲線，或者乘以該產(chǎn)品的折光系數(shù)，就可以得到濃度。

折光儀也有它的缺點。首先，折光儀通過的是切削液總體的折光系數(shù)來確定一個大概的濃度，因此不能準(zhǔn)確測定出切削液各成分的濃度和變化情況。另外，切削液里如果混入其它油液或者污染物，由于折光儀不能測定切削液里含有的成分，會導(dǎo)致測定出來的濃度不準(zhǔn)。例如，切削液里如果混入了其它雜油，會導(dǎo)致折光儀濃度檢測偏高，如果網(wǎng)切削液里加水，反而會使情況更糟。另外，調(diào)配切削液時，如果水質(zhì)偏硬，也會影響折光儀測量結(jié)果的準(zhǔn)確性。因此，在使用折光儀時，也要注意這些問題。日常維護中，要保持切削液的清潔、及時去除雜油，配制切削液時，使用的水質(zhì)要達(dá)標(biāo)。


如果折光儀的測量有限，需要對切削液進行準(zhǔn)確的分析和測量，了解切削液的化學(xué)成分，指導(dǎo)正確的維護方法，可以通過油液檢測實驗室，使用專門的儀器進行精確測定。

碳鋼冷鐓成型油的一些常見問題

冷鐓加工是在室溫下采用一次或多次沖擊加載，廣泛用于生產(chǎn)銷釘，螺桿，螺母、套筒、鉚接工件等緊固件。冷鐓工藝可節(jié)省原料，降成本，而且通過冷作硬化提高工作的抗拉強度，改善性能，加工效率遠(yuǎn)遠(yuǎn)高于傳統(tǒng)的“紅打”，同時，對冷鐓加工時所需要的成型油也提出了很高的技術(shù)要求。

常見問題如下：

1. 工件發(fā)黃、生銹，刺激人員皮膚。

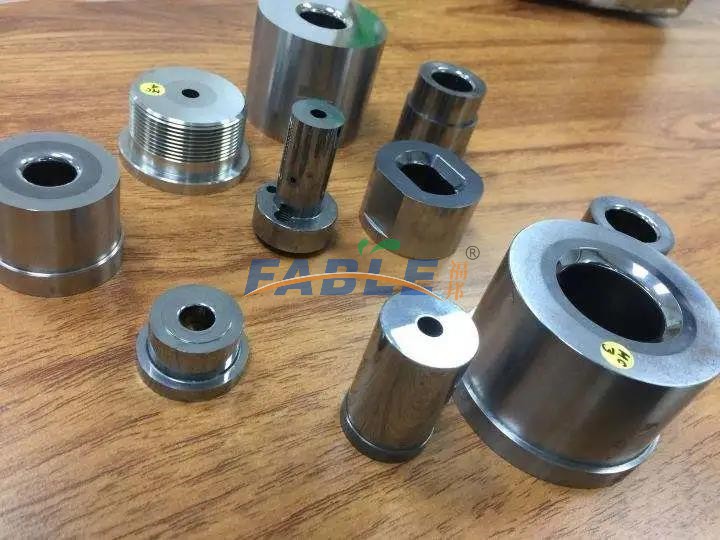

2. 沖頭、模具的使用壽命短。

3. 油品產(chǎn)生泡沫。

4. 潤滑油循環(huán)管路發(fā)生堵塞。

5. 凝點高造成冬季無法正常啟動。

6. 工件發(fā)暗、發(fā)藍(lán)、發(fā)黑，不光亮。

案列解析

根據(jù)某品牌冷鐓油和我司碳鋼專用冷鐓油TD203、來顏色、氣味簡單查看。油樣來源：客戶油樣；

A：滄州產(chǎn) 冷鐓成型油；

B：FABLE/福邦冷鐓油TD-203 ；

① 外觀：油樣A（即客戶現(xiàn)用油）的色相最重，與市場上流通的油較為相似；

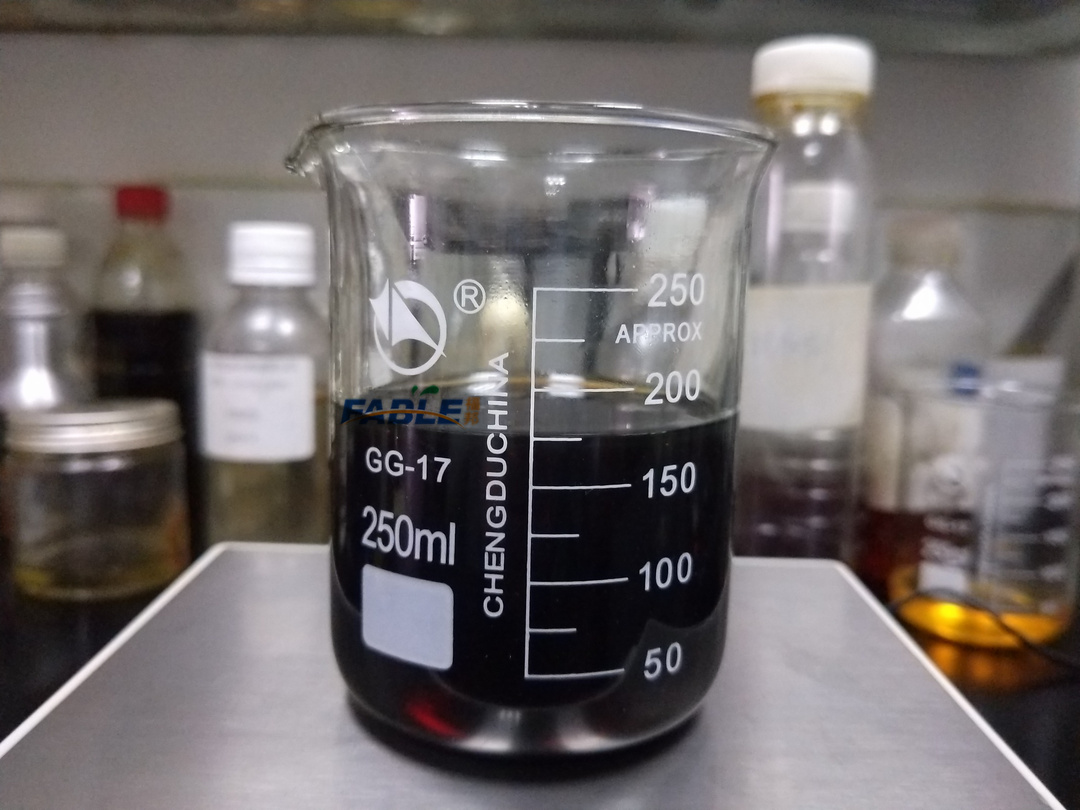

油樣B（福邦冷鐓油）的顏色，呈深棕黃色，詳見左附圖；

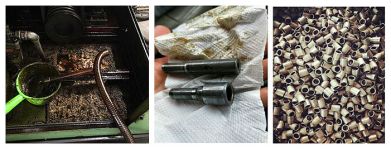

左邊油樣 右邊客戶提供工件圖片：碳鋼、盤圓（穿孔拉伸件）

②原用油情況：生銹、沖棒磨損快；

③客戶主要訴求，解決生銹情況，降低沖棒更換頻率，正常墩打時伴有尖銳的噪音，降低速度沒有噪音；

針對客戶訴求，我們對油品進行了檢測，推薦我們型號TD-203適用于碳鋼異性件適用，增加了油品的油性，提高抗磨性，比用原油高出30%（四環(huán)檢測數(shù)據(jù)報告）解決沖棒不耐用問題，新油品加入后，設(shè)備正常使用，快速連續(xù)墩打時，無噪音，生產(chǎn)情況良好，問題得到解決；

粘度測試：結(jié)果如下

運動粘度（40℃）	A	B
運動粘度（40℃）	180	260

注：一般在磨斑、摩擦力越小，其極壓抗磨性越好，對工件及設(shè)備的保護越強。

如何解決鋁合金工件拉伸成型開裂問題的問題？

使用專用的鋁合金拉伸油能解決，鋁合金拉工件伸成型開裂問題。鋁合金拉伸成型加工時最怕開裂，因此選用一款專用的鋁合金拉伸油很重要，首先要能承受的起高溫帶來的摩擦，極壓性有一定要求，有些客戶不相信跟拉伸油有關(guān)系，其實一款產(chǎn)品任何一個環(huán)節(jié)沒有控制好，都很難做好的產(chǎn)品。

EAST ASIA OIL

安全 | 高效 | 環(huán)保

FABLE

專業(yè)品質(zhì)

更新領(lǐng)域

INDU STRIAL

工業(yè)領(lǐng)先之道

使用專用的鋁合金拉伸油能解決，鋁合金拉工件伸成型開裂問題。

鋁合金拉伸成型加工時最怕開裂，因此選用一款專用的鋁合金拉伸油很重要，首先要能承受的起高溫帶來的摩擦，極壓性有一定要求，有些客戶不相信跟拉伸油有關(guān)系，其實一款產(chǎn)品任何一個環(huán)節(jié)沒有控制好，都很難做好的產(chǎn)品。

鋁合金材質(zhì)產(chǎn)生裂紋的原因分析：

1.由于摩擦力的原因使金屬表層受到附加拉應(yīng)力的作用，當(dāng)附加拉應(yīng)力大于表層金屬抗拉強度時就會產(chǎn)生裂紋；

2.拉伸成型溫度過高，金屬表層抗拉強度下降，在摩擦力作用下產(chǎn)生裂紋；

3.拉伸速度過快時，金屬表層所受的附加拉應(yīng)力增加使型材產(chǎn)生裂紋。

4.鋁合金拉伸油選擇不當(dāng)，可能也會引起局部出現(xiàn)開裂。

鋁合金拉伸油，是要充分考慮到鋁合金拉伸的時候，需要拉伸油有較強的極壓性，因此在鋁合金專用的拉伸油配方里，必須要有所側(cè)重，關(guān)于這一點，很多鋁合金拉伸油供應(yīng)商自己都不一定懂，所以他更不可能會告訴你的，鋁合金拉伸油的參數(shù)指標(biāo)，重要嗎？重要，但是很多數(shù)據(jù)都是別人網(wǎng)上復(fù)制來給你的，所以FABLE/福邦旗下的MD系列的鋁合金專用拉伸油，就直接以實際車間使用結(jié)果來向你展示，鋁合金拉伸油，請大家一定要選擇專業(yè)度比較高的供應(yīng)商，否則會浪費你的人工，材料，降低你的加工效率。

鋁合金拉伸油客戶見證：

一家做鋁蓋出口的工廠，全部都是6061鋁合金的拉伸成型，之前用的菜籽油當(dāng)拉伸油，有小部分比例的裂開，后面改用我們給他們定制的鋁合金專用拉伸油之后，模具壽命延長35%，產(chǎn)品表面光潔度完勝，裂開起皺率均為零，光投入這一點點鋁合金拉伸油的成本，就把產(chǎn)品這么嚴(yán)重裂開的問題解決了。

我們可以根據(jù)每個客戶的具體要求，來量身定制各種油品，哪怕您只買一桶，我們也可以定制。特別是在一些比較難加工的工藝潤滑油定制領(lǐng)域，我們更有優(yōu)勢。比如鈦合金拉伸油，不銹鋼深拉伸油，在市場上有非常好的反饋。每一款定制的配方，都會跟蹤存檔記錄，確保每個客戶用油配方的準(zhǔn)確。

END

來源：網(wǎng)絡(luò)

編輯整理：小邦

-掃碼關(guān)注我們-

沖壓工藝常見缺陷及產(chǎn)生原因

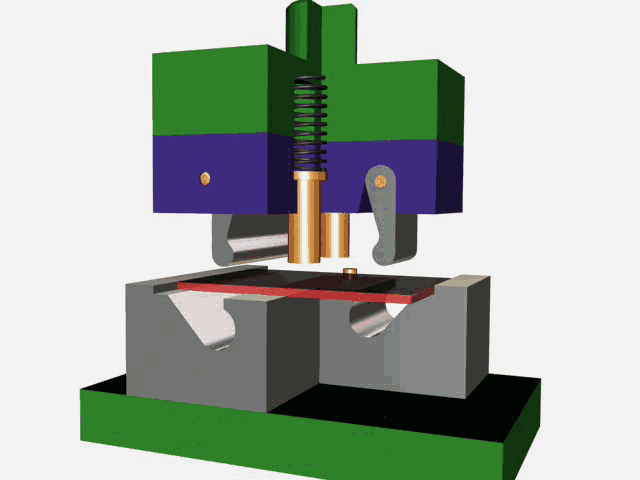

沖壓模具是在沖壓加工中，將材料加工成零件（或半成品）的一種特殊工藝裝備。根據(jù)工藝性質(zhì)分類：沖裁模、彎曲模、拉深模、成形模等。根據(jù)工序組合程度分類：單工序模、復(fù)合模、級進模。

沖壓模具是在沖壓加工中，將材料加工成零件（或半成品）的一種特殊工藝裝備。

根據(jù)工藝性質(zhì)分類：沖裁模、彎曲模、拉深模、成形模等。

根據(jù)工序組合程度分類：單工序模、復(fù)合模、級進模。

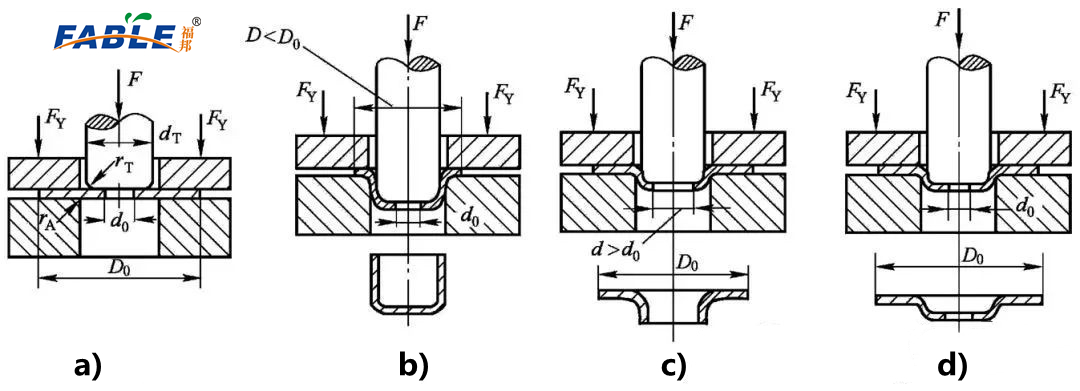

ａ)成形模ｂ)拉深模ｃ)翻邊模ｄ)脹形模

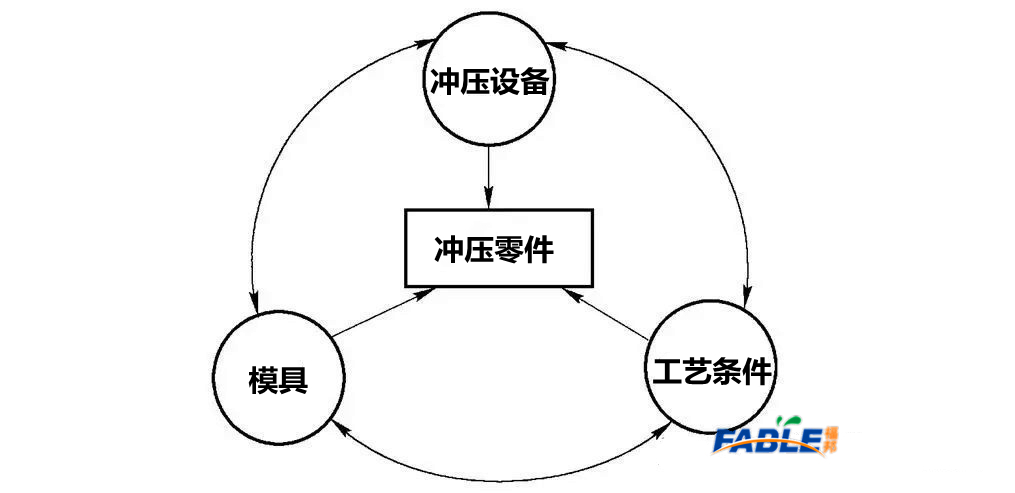

沖壓生產(chǎn)的三要素：合理的沖壓工藝、先進的模具、高效的沖壓設(shè)備

沖壓加工常見的四種成型工藝

1. 沖裁：使板料實現(xiàn)分離的沖壓工序（包括沖孔、落料、修邊、剖切等）。

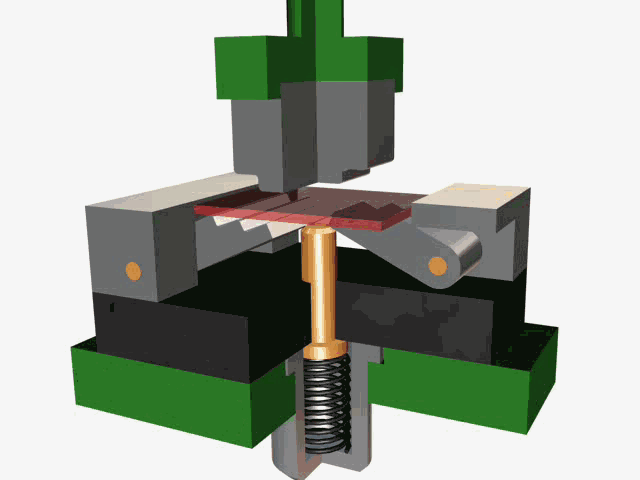

2.彎曲：將板料沿彎曲線彎成一定的角度和形狀的沖壓工序。
3. 拉深：將平面板料變成各種開口空心零件，或把空心件的形狀、尺寸作進一步改變的沖壓工序。

4.局部成形：用各種不同性質(zhì)的局部變形來改變毛坯或沖壓件形狀的沖壓工序（包括翻邊、脹形、校平和整形工序等）。
針對以上各種沖壓成型工藝，需要用到的沖壓油也是不一樣的，正因為如此，福邦潤滑油一直致力于提出給客戶定制配方的概念?？舍槍_壓的具體工藝，沖壓材質(zhì)，表面質(zhì)量要求等不同，來定制不同的配方。簡單的沖裁，沖孔選擇沖壓油即可，根據(jù)具體材料的厚度，變形的大小，可選擇揮發(fā)性沖壓油或者油性沖壓油。而拉深工藝的話需要選擇對應(yīng)的拉伸油來完成有效工藝的潤滑，尤其是一些不太好拉深的材料，變薄拉深，連續(xù)模拉伸成型等，需要用一些極壓性，潤滑性都更好的專業(yè)的拉伸油才可以達(dá)到效果的。


沖壓常見缺陷及產(chǎn)生原因

1.落料、沖孔、修邊

缺陷：毛刺過大、變形、表面劃傷、尺寸不符、少孔等；

(1)毛刺過大→凸凹模間隙過大或過?。蝗锌谀p；導(dǎo)向精度差；凸凹模位置不同心等；

(2)變形→孔距太??；壓料板與凹模型面配合不好；間隙過大等；

(3)表面劃傷→操作時有拖、拉等現(xiàn)象；板料在剪切過程中劃傷等；

(4)尺寸不符→上料不到位；定位裝置損壞或松動，位置竄動等；

(5)少孔→沖頭折斷；沖頭長度不夠等；

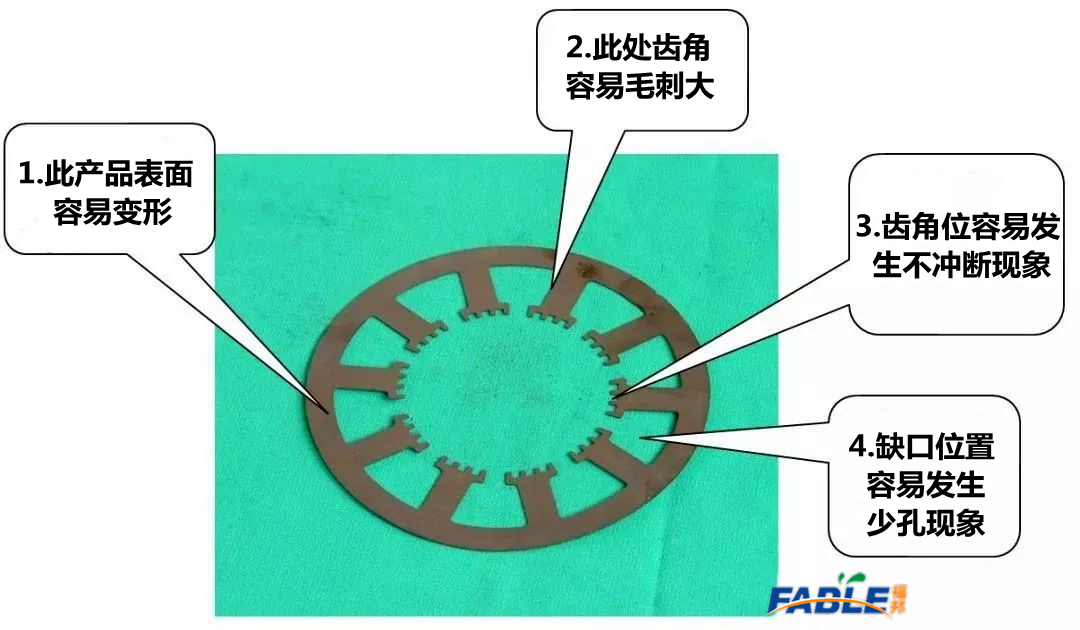

落料、沖孔、修邊產(chǎn)品容易產(chǎn)生缺陷位置

2. 拉延

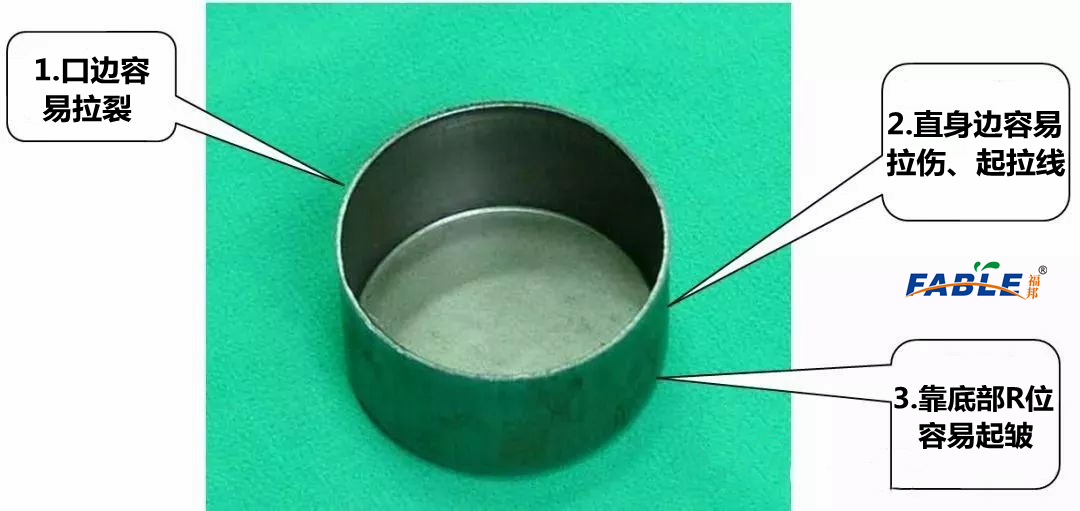

拉延產(chǎn)品容易產(chǎn)生缺陷位置

3. 翻邊

缺陷：翻邊不垂直、翻邊高度不一致、翻邊拉毛、翻邊裂等；

(1)翻邊不垂直→凸凹模間隙過大；

(2)翻邊高度不一致→凸凹模間隙不均勻；定位不準(zhǔn)；落料件尺寸不準(zhǔn)；

(3)翻邊拉毛→刃口有傷痕，零件表面有雜質(zhì)，刃口硬度太低；

(4)翻邊裂→修邊時毛刺大，凸凹模間隙太小，翻邊處形狀有突變；

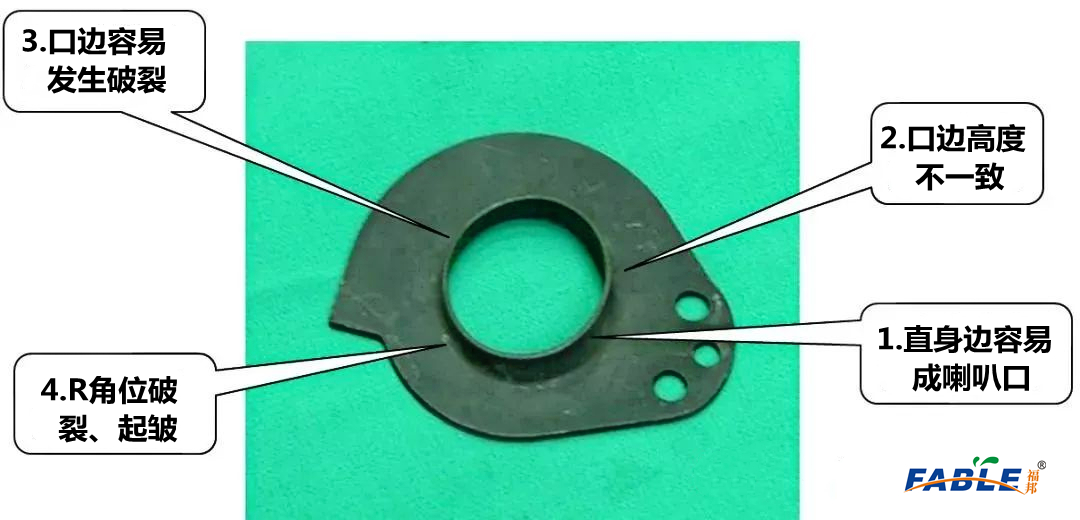

翻邊產(chǎn)品容易產(chǎn)生缺陷位置

4. 折彎

缺陷：折彎角度不合格、折彎邊破裂、折彎R角處有臺階等；

(1)折彎角度不合格→凸凹模間隙過大、凸凹模配合角度不匹配板材料厚薄不一；

(2)折彎邊破裂→凸凹模間隙過??；折彎角度過?。粵_裁力過大速度過快；板材料偏硬；

(3)折彎R角有臺階→凸凹模折彎角過大，外R角過大，折彎力過?。?/span>

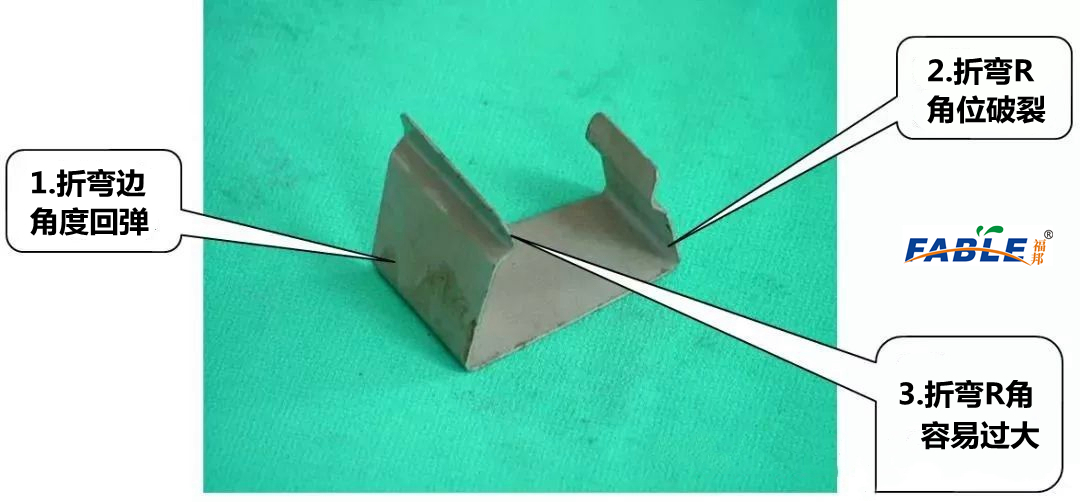

折彎產(chǎn)品容易產(chǎn)生缺陷位置

FABLE/福邦潤滑油--旗下的PO系列揮發(fā)性沖壓油，致力于高精材料的拉延，沖壓，加工，具有極好的抗磨性，極壓性，能有效提高工件光潔度，有效延長模具壽命，能在大幅度的一次二次、多次拉延，拉伸，工序中有效地發(fā)揮快速降溫和潤滑等作用。

金屬加工液上的浮油有什么危害？

在金屬加工的過程中，需要用到金屬加工液/金屬加工油，起到潤滑、冷卻、清潔等作用，雜油則是指進入金屬加工液里的其它油，又稱浮油、油污、臟油，常見的雜油是漂浮在金屬加工液表面，也可以分散或者呈乳化狀態(tài)存在于金屬加工液里。雜油會導(dǎo)致金屬加工液失效或者性能受到影響，因此應(yīng)避免雜油進入金屬加工液。

雜油的來源主要有這么幾種可能：

1．前面的工序操作中給金屬加工液里帶入其它油，如防銹油、其它金屬加工油等。

2．機床部件使用的潤滑油，如液壓油、導(dǎo)軌油、齒輪油、主軸潤滑油等泄露到金屬加工液里。

3．周圍環(huán)境中的其它油類進入金屬加工液。


金屬加工液在使用時應(yīng)保持干凈，避免其他油類、液體進入，雜油對金屬加工液的危害如下：

1．產(chǎn)生油霧和煙霧：金屬加工車間里應(yīng)管控油霧，油霧會對操作人員的健康造成危害。

2．破壞乳化液的穩(wěn)定性，影響乳化液的性能。

3．滋生細(xì)菌，造成金屬加工液變質(zhì)，變質(zhì)的金屬加工液不但影響工件加工效果、影響刀具壽命，還會產(chǎn)生腐臭味。

4．引起皮膚?。弘s油引起油霧，油霧會引起員工皮膚疾病。某些雜油里含有活性硫成分或者硫代磷酸鋅鹽，更容易引起皮膚病。

5．對金屬造成臟污，另外，雜油還會降低金屬加工液的濕潤性能，使工件產(chǎn)生銹蝕問題。

6．降低刀具的使用壽命。

7．降低金屬的表面加工光潔度。

8．某些雜油里含有表面活性劑，使金屬加工液產(chǎn)生泡沫，影響金屬加工液的正常作用。

雜油進入金屬加工液后，會與金屬加工液產(chǎn)生不良反應(yīng)，金屬加工液成分不同，導(dǎo)致產(chǎn)生的后果復(fù)雜多樣。本文以兩種不同的金屬加工液為例，分別來說明雜油對不同的金屬加工液產(chǎn)生的后果。

第一種：乳化液（又名可溶性油soluble oil）

我們假定，進入金屬加工液里的雜油是來自于液壓油泄露，液壓油是含ZDDP抗磨劑的抗磨液壓油，里面也含有其它防銹、抗氧化添加劑。乳化油里本身含有一定量的乳化劑，有助于油液分散在水里，稀釋時形成穩(wěn)定的乳化液，液壓油混入后，會與金屬加工液“共用”乳化劑，造成的結(jié)果就是液壓油也被乳化，并且乳化后的液壓油摻混在金屬加工乳化液里，難以分開，但是液壓油的基礎(chǔ)油和乳化液的基礎(chǔ)油種類不同，另外，原來的乳化劑也被液壓油搶走，造成金屬加工液的乳化劑比例失衡，因此乳化液的穩(wěn)定性受到影響。另外，由于乳化劑不夠用，多出來的雜油浮在金屬加工液表層，但是還有一部分雜油已經(jīng)乳化，并和金屬加工液（乳化液）摻合在一起，難以清除。這種情況還會影響金屬加工液的折射率，導(dǎo)致測定出來的結(jié)果不準(zhǔn)。

乳化液本身含有一部分油，液壓油本身主要成分也是油，但是兩種油液的基礎(chǔ)油黏度不太可能一樣，液壓油乳化后混合到金屬加工液里，會打亂乳化液的乳液分子結(jié)構(gòu)，影響原乳化液的整齊順滑性和滲透性，使?jié)櫥Ч屠鋮s效果降低，不但損傷刀具，還會造成加工精度下降，工件表面粗糙，在高速、大力切削時還可能引起煙霧。

對于乳化液、半合成液、全合成液，如果混入了雜油，正確的處理方式分兩部分，首先是找到泄露點，堵住泄漏源。其次是把雜油除去，可以使用離心式分離機把雜油和金屬加工液分開，也可以使用撇油盤或者其它雜油收集設(shè)備。

如果金屬加工液的稀釋濃度不符合要求，同時還有雜油問題，那么后果會更加嚴(yán)重，因此要保持適當(dāng)?shù)臐舛?，并及時清除雜油，如果條件允許，應(yīng)每天一次，至少每周要清除一次雜油。市面上有許多工具可以去除油污，如帶式除油器、刮油機、撇油器、高速離心分油設(shè)備等。

第二種：純油型金屬加工油（straight oil）

如果金屬加工液屬于純油型，也就是不含水的金屬加工油，混入雜油也會引起不良后果。液壓油、導(dǎo)軌油、齒輪油、主軸潤滑油等泄露到金屬加工油里能夠互溶，因此，一般的撇油盤或者離心分離器對這種情況起不了什么作用。一般來說，金屬加工油的基礎(chǔ)油黏度都很低，而齒輪油、液壓油、導(dǎo)軌油等黏度較大，例如，液壓油常見的黏度是ISO 32,46，或者68，金屬加工油可能只相當(dāng)于ISO 4，因此金屬加工油黏度會增加，造成流動性降低、冷卻性變差。另外，切削油里如果含有極壓添加劑，混入的液壓油會影響極壓劑里的硫、磷、氯極壓劑的穩(wěn)定，造成極壓抗磨效果的降低，對刀具造成損壞。受到影響的極壓添加劑在經(jīng)過金屬加工油的濾網(wǎng)時，會進一步流失，被濾網(wǎng)吸附除掉。雜油混入金屬加工油里很難除掉，因此應(yīng)以防為主。

除了來自于機床上各部件的潤滑油、液壓油，雜油還可能來源于金屬工件外面涂的防銹油。為了避免金屬在運輸、儲存中生銹，金屬表面會涂有一層薄薄的防銹油，在金屬加工的過程中，涂敷在金屬表面的防銹油和金屬加工液接觸。劣質(zhì)防銹油有腐蝕作用，而且會降低金屬加工液的PH值。

冷空氣來襲，切削液凍住了可怎么辦呢？

切削液是工業(yè)加工中重要的加工液體，是必不可少的工業(yè)潤滑劑。隨著寒潮一波接著一波來襲，全國各地進入速凍模式，這么寒冷的天氣，不少廠家遇到切削液凍住，結(jié)冰的情況，這時該怎么辦呢？

src=http _5b0988e595225.cdn.sohucs.com_images_20180204_892edc525f23473b9c94d225767859ba.jpeg&refer=http _5b0988e595225.cdn.sohucs.com&app=2002&size=f9999,10000&q=a80&n=0&g=0n&fmt=jpeg.jpg

（切削液被凍?。?/span>

下面就是福邦潤滑油整理編輯關(guān)于切削液冰凍的解決方法，希望能幫助到各位廠家：

1、切削液結(jié)冰了：先了解切削液變質(zhì)的溫度是多少，如果在正常的范圍內(nèi)，可以將結(jié)冰的切削液加熱至熔點，然后再進行使用。
2、溫度低切削液功效不明顯：可以用一些外部的加熱設(shè)備，例如加熱器這種來保持合適的機械設(shè)備溫度，這樣也可以幫助我們更好的加工，切削液的使用效果也不會影響太多。
3、使用凝點比較低的切削液，或是在原來的切削液中添加適當(dāng)?shù)姆纼鰟?，這樣來保持切削液的發(fā)揮效果。

令廠家們頭疼的切削液四大問題

眾所周知，切削液在切削工藝是必不可少的，是加工過程中的主要耗材之一。用好用對切削液有助于提高設(shè)備加工和運行效率，提高產(chǎn)品的合格率。但切削液也存在不少廠家們十分頭疼的問題，主要有以下4個大問題：

一、起泡沫，起氣泡

由于使用溫度、壓力差或循環(huán)激烈等會產(chǎn)生大量泡沫。除此之外，添加的其它助劑產(chǎn)生反應(yīng)、設(shè)備、攪拌等也是容易產(chǎn)生泡沫的因素。如果不及時處理掉這些泡沫，那么將會對生產(chǎn)的進度、生產(chǎn)的成本以及生產(chǎn)的進度等都會產(chǎn)生一系列不良影響。

二、浮油

切削液體系的不平衡，呈現(xiàn)游離分散狀態(tài)的浮油都有較大的危害，會造成工件腐蝕、霉變，工人過敏，槽液發(fā)臭等體系異常

三、發(fā)臭變質(zhì)

發(fā)臭的原因也有很多，根本原因就是產(chǎn)生了大量細(xì)菌。使用和存儲的不當(dāng)操作都會導(dǎo)致切削液發(fā)臭變質(zhì)，在切削液使用過程中稀釋液要保持經(jīng)常循環(huán)，這樣可以讓切削液中的氧氣足夠充足，避免為厭氧的細(xì)菌提供生存環(huán)境，細(xì)菌的減少也是防止切削液變質(zhì)發(fā)臭的重要方法。

四、刺激皮膚，產(chǎn)生過敏

每種切削液的成分各有不同，有些切削液的添加劑具有較強的刺激性，因此在加工過程中要注意勤清洗手，如果皮膚不小心沾到切削液要及時進行清洗，這樣可以減少切削液在我們的皮膚上殘留而傷害我們的皮膚。做好防護措施，在加工中，我們要戴好口罩和手套，避免切削液直接接觸皮膚，導(dǎo)致皮膚損傷。

鋁翅片揮發(fā)性沖壓油重要知識點

通常在需要進行熱傳遞的換熱裝置表面通過增加導(dǎo)熱性較強的金屬片,增大換熱裝置的換熱表面積，具有此功能的金屬片稱之為翅片。翅片的種類有很多，比如銅翅片、鋁翅片。

翅片是構(gòu)成蒸發(fā)器和冷凝器(通稱兩器) 的基本元件，起散熱作用，采用沖壓加工工藝制造。所用材料一般為鋁箔帶材，厚度為0.115～0.200mm ，在沖床上經(jīng)過沖孔、變薄拉伸、剪切及翻邊等工序加工而成。沖床加工速度為200～250 片/min，沖床使用級進模具。翅片加工中發(fā)生的變形有：沖孔、翻邊、變薄拉伸和切口等。


在沖壓過程中，尤其是在變薄拉伸工序時，模具與沖孔間緊密接觸，在發(fā)生縱向拉長的同時，也發(fā)生橫向的擴孔。顯然，模具與鋁箔間的流體潤滑已經(jīng)不能發(fā)揮作用，此時，潤滑能力主要是靠邊界潤滑來提供。如果沖壓油的潤滑性和極壓性不足，則容易出現(xiàn)翻邊裂口或翻邊與金屬本體連接處出現(xiàn)裂口等現(xiàn)象。

鋁翅片揮發(fā)性沖壓油PO-302具優(yōu)良散熱、冷卻性能，并提高作業(yè)效率及使產(chǎn)品得到最佳的光滑度與精密度，用于鋁薄片/空調(diào)鋁翅片等高要求的連續(xù)沖剪加工。

不含揮發(fā)性有機物，沖壓能力強，油膜鋪展速度快；
揮發(fā)性好，濕潤性好，確保油品在金屬表面均勻附著；
高潤滑性，抗磨擠壓性，可降低模具磨損；
加工后工件表面留下的油膜幾乎不需要脫脂工序處理；
提高工件表面光潔度和延長模具使用壽命；


本文來自福邦潤滑油

各行業(yè)該如何選用合適的沖壓拉伸油？

沖壓拉伸油不同于別的潤滑油，材料沖壓加工不同工藝選用不同的沖壓拉伸油品，比如加工前的材料和厚度不同，加工時形變、供油方式及速度不同，加工后防銹和后處理不同，都會影響選購沖壓拉伸油，下面小編為大家講解沖壓拉伸油的選用原則。

沖壓拉伸油的選用原則，主要有以下幾種參考維度：
加工什么材質(zhì)：不銹鋼、碳鋼。鋁合金、銅合金等;
加工材料的厚度：<1mm屬于薄皮，1-3mm中等厚度，>3MM厚板
加工強度：沖剪還是拉伸，是否同時都有
油品有無揮發(fā)要求
油品有無防銹要求
其他要求：油品氣味，揮發(fā)時間等

針對上述條件舉例說明部分加工行業(yè)選用沖壓拉伸油：
A、汽車厚板零件沖壓成型

對產(chǎn)品要求：高潤滑，高防銹(1周以上);，某些客戶要求油品與其他化學(xué)品匹配，粘度適中
推薦產(chǎn)品：FABLE/PO304-沖壓成型油，特性：粘度適中，附著力強，適用于中等難度沖壓拉伸。

B、燈罩、電飯鍋、洗菜盤、不銹鋼的成型
對產(chǎn)品要求：高潤滑,高防銹(碳鋼) ,易清洗,低氣味、環(huán)保。
推薦產(chǎn)品：FABLE/PO303沖壓成型油，特性：易清洗，同時具備良好的極壓潤滑性能，有效預(yù)防拉傷。

C、硅鋼片的沖壓
對產(chǎn)品要求：免清洗(揮發(fā)油); 潤滑、防銹。
推薦產(chǎn)品：FABLE/PO301揮發(fā)性沖剪油，揮發(fā)時間十幾分鐘，特性：低粘度，揮發(fā)快，無殘留。

D、數(shù)碼產(chǎn)品端子支撐件沖壓
對產(chǎn)品要求：防銹,免清洗(揮發(fā)),潤滑。
推薦產(chǎn)品：FABLE/PO302中等揮發(fā)性沖剪油，揮發(fā)時間半個小時之間，特性：低粘度，優(yōu)異的極壓潤滑性，無殘留免清洗。

E、電池外殼拉伸
對產(chǎn)品要求：防銹(圓筒電池);潤滑好;容易清洗。
推薦產(chǎn)：FABLE/MD系列拉伸油--電池外殼拉伸油，特性：氣味小，易清洗，高效極壓潤滑，防刮花拉裂。

一文快速了解油基和水基切削液的特性

首先要了解到油基和水基切削液的特性。一般來說，油基切削液的潤滑性能好，而水基切削液冷卻性能好，而乳化液即具有一定的潤滑性和防銹性，又有一定的冷卻性和清洗性，但是容易產(chǎn)生微生物而發(fā)生分解變質(zhì)。

主要從下列幾個方面考慮切削液的選擇
金屬及其合金在切削、成形、處理和保護等過程中使用的工藝潤滑油統(tǒng)稱為金屬加工液，又名切削液。在金屬加工過程中，為了降低切削時的切削力，并及時帶走切削區(qū)內(nèi)產(chǎn)生的熱以降低切削溫度，提高刀具耐用度，從而提高生產(chǎn)效率，改善被加工工件表面粗糙度，達(dá)到最佳的經(jīng)濟效果。

切削液的推薦和選用

市道市情上切削液的品種良多，其組成和性質(zhì)也很復(fù)雜。良好的產(chǎn)品均具有冷卻、潤滑、清洗、防銹四大功能。 “使用液”是“現(xiàn)場使用著的切削液”的簡稱。

油基切削液分為：
■ 非活性型（礦物油、動物油、植物油+活性極壓劑+油性劑）
■ 活性型（礦物油+活性極壓劑+油性劑）


（油基切削液）

水基切削液分為：
■ 乳化油型（礦物油+表面活性劑+乳化劑+極壓劑或油性劑+防銹劑）
■ 合成液型（不含礦物油和動植物油，只含大量表面活性劑+極壓劑添加劑+油性劑+防銹劑等）

全合成切削液

（全合成切削液）

■ 半合成液型（含少量礦物油+表面活性劑+極壓劑+油性劑+防銹劑）
■ 化學(xué)溶液型（無機鹽類、有機胺+表面活性劑等）
■ 乳化油通常稱為“可溶行油”，其中含油量一般在70%以上。
其缺點是：
冷卻性差，而且高溫下易揮發(fā)，產(chǎn)生油霧，污染環(huán)境，必需安裝排油污設(shè)備，甚至有引起火災(zāi)的危險。
不受細(xì)菌腐蝕影響，幾乎不會引起皮膚病，使用中混入其他潤滑油除了會降低添加劑濃度外，無其他不良影響。

關(guān)于“原液”和“使用液”
油基切削液的原液就是其本身，水基切削液的原液系指稀釋前的母液。像華南地區(qū)的FABLE/福邦潤滑油旗下的SEN系列的半合成切削液就一直廣受客戶的好評。油基切削液靠油的優(yōu)良潤滑作用降低摩擦生熱，達(dá)到冷卻的目的，水基切削液靠水的熱導(dǎo)率、比熱容、汽化熱比油大，粘度比油小的特點達(dá)到冷卻的目的。

本文來自東亞石油

拉伸中粘結(jié)瘤產(chǎn)生的因素,你知道嗎？

在拉伸過程中，原材料和模腔兩個相對滑動的金屬表面，在高壓、高速下相對移動，由于材料的塑性變形與流動，便產(chǎn)生類似摩擦焊初始的粘結(jié)現(xiàn)象。

但這種粘結(jié)只是局部的，而且在多次連續(xù)粘結(jié)出現(xiàn)在某一點或某一片時，便會產(chǎn)生粘結(jié)瘤。常見的在凹模直壁上產(chǎn)生的粘結(jié)瘤會劃傷拉伸件表面，使其出現(xiàn)深深的與連片的劃痕，惡化了拉伸件的表面質(zhì)量，從面產(chǎn)生廢次品。及時發(fā)現(xiàn)并清除粘結(jié)瘤對提高拉伸表面質(zhì)量具有重大意義。而只有消除粘結(jié)現(xiàn)象，才能避免粘結(jié)瘤產(chǎn)生。針對不同材質(zhì)與形狀之拉伸件，采取不同的消減粘結(jié)的措施尤為重要。

(拉伸工藝)

拉伸粘結(jié)瘤的產(chǎn)生因素？

被加工材料的的性質(zhì)

■ 脆性材料會比塑性材料的抗粘著能力強

■ 互溶性（親和性）大的材料粘著傾向大，滑動摩擦產(chǎn)生熱量多，局部容易融化焊合，且結(jié)合強度高。

■ 從材料的金相組織來說，多相金屬比單項金屬粘著傾向小
■ A族元素與鐵組成摩擦粘著傾向大
■ 材料表面粗糙度大，粘著傾向大
■ 熔點高比熔點低的材料抗粘著的能力大

模具材料的性質(zhì)

模具表面粗糙度小則抗粘結(jié)的能力高，但當(dāng)模具的表面光潔度太高時，由于潤滑油儲存困難，再加上表面接觸點數(shù)目增多，則分子吸附力增加，反而使摩擦系數(shù)增大，對抗粘結(jié)不利。模具表面易發(fā)生粘結(jié)的部位，選擇適當(dāng)?shù)募庸ぜy路也很重要。實驗表明，模具加工的紋路，沿著材料運動的方向，比垂直材料運動的方向要好，摩擦系數(shù)可小20%。


成型條件

一般地說，隨著滑動速度增加，散熱來不及，粘著容易產(chǎn)生。另外，從上式不難看出，粘結(jié)瘤的大小與法向壓力、滑動距離成正比，與軟材料的屈服應(yīng)力成反比。在拉深過程中，最先形成粘結(jié)瘤的部位應(yīng)在法向壓力最大的部位。

溫度

在拉深過程中由于摩脹作用和塑性變形，動能和變形功轉(zhuǎn)變成熱能，改使摩擦表面溫度升高，當(dāng)溫度達(dá)到一定數(shù)值時，就要使?jié)櫥瑒┑恼扯认陆?，潤滑油膜厚度隨之減薄，強度亦降低。嚴(yán)重時局部潤滑油膜會破裂，形成金屬直接接觸，產(chǎn)生干摩擦。同時，局部高溫也會使拉深材料表面亞微觀凸出點的os下降，因此粘結(jié)趨勢就會加大，促使粘結(jié)瘤的形成。

表面氧化膜、潤滑膜或其他表面膜

環(huán)境因素

FABLE/福邦潤滑油，針對客戶實際情況，改良拉伸油產(chǎn)品工藝，確保產(chǎn)品符合客戶需求，為客戶提供更人性化的服務(wù)，如對FABLE/福邦的金屬加工油感興趣，請聯(lián)系我們將竭誠為您服務(wù)，F(xiàn)ABLE/福邦拉伸油讓沖壓.拉伸.防銹.清洗.更簡單。

本文出自東亞石油化工

選擇拉絲油的四大要點介紹

表面拉絲處理是通過研磨產(chǎn)品在工件表面形成線紋，起到裝飾效果的一種表面處理手段。由于表面拉絲處理能夠體現(xiàn)金屬材料的質(zhì)感所以拉絲處理越來越多的市場認(rèn)可和廣泛應(yīng)用，拉絲油的應(yīng)用也應(yīng)用的越來越廣泛。拉絲油可以提供良好的潤滑、冷卻作用，有效降低摩擦，加工后容易被清洗，工件表面殘留少，能減少珠粒、亮點等瑕疵，對提高產(chǎn)品質(zhì)量和生產(chǎn)效率十分有幫助。

(表面拉絲)

如何去選購一款適合工藝且經(jīng)濟實用的拉絲油呢？可從從以下幾點入手：

1、原材料：拉絲油的成分對拉絲油的品質(zhì)起決定性因素，它決定了拉絲油的性能、特性。

2、閃點：閃電高，拉絲油不容易著火和冒煙，安全環(huán)保。

3、潤滑性：好的潤滑性能使表面光亮度高，無拉痕，減少摩擦提升產(chǎn)品品質(zhì)。

4、拉絲油的添加使用量和周期壽命。

拉絲油找福邦，專業(yè)技術(shù)研發(fā)團隊，提供產(chǎn)品技術(shù)指導(dǎo)，制定用油解決方案

本文出自東亞石油化工（http://www.99qutong.com/cn/useview/006001.html），轉(zhuǎn)載請注明出處

攻牙油可以用其他油品替代嗎？

攻牙簡單來說是指進行螺紋加工，它的作用就是制造螺紋，使對應(yīng)的螺栓或螺絲能與之連接。攻牙過程中，最讓老板頭疼就是爛牙，鉆頭磨損和絲錐折斷，螺紋表面粗糙，不光潔等，造成這些現(xiàn)象的原因有很多，但很多時候都是因為攻牙過程中缺少潤滑和降溫，很多廠家忽略了在攻牙時加入攻牙油的重要性或者說用專業(yè)攻牙油的重要性，下面小編給分析分析就一目了然了。


（攻牙）

首先先介紹一下攻牙油，攻牙油是指用在各種材料攻牙，鉆孔等加工工藝上面的潤滑油。屬于金屬加工油的一種，由精制高效潤滑劑配優(yōu)質(zhì)潤滑減摩劑、表面活性劑、極壓抗磨劑、防銹劑等特種添加劑配制而成，能起到冷卻、潤滑、清洗的作用。攻牙油的主要特點有以下幾點：

1、有超強的潤滑效果及極壓抗磨性能

2、冷卻性能表現(xiàn)突出，具有良好的滲透性能，延長絲錐壽命，具有良好的性價比

3、化學(xué)性質(zhì)穩(wěn)定，不易發(fā)臭變質(zhì)，氣味溫和

4、有效抑制加工過程中油霧的產(chǎn)生，改善工作環(huán)境

5、便于清洗，杜絕環(huán)境污染問題

大部分金屬加工用油都會分成水性和油性，攻牙油也不例外，可分水性攻牙油和油性攻牙油。水性的冷卻性能會比油性的好，可兌水使用，大大節(jié)約了成本。油性的潤滑性能會比水性的好，適合高難度的加工要求，具體使用哪一種要根據(jù)具體的加工精度，攻牙材質(zhì)，攻牙直徑，清洗要求等因素去選擇，水性的兌水比例最好咨詢攻牙油的技術(shù)人員去添加。如果是油性的話，是可以直接使用，無需兌水。

還有一個問題就是很多廠家喜歡用柴油，菜籽油，花生油等價格較為便宜的油去代替攻牙油，這些有確實也有一定的潤滑效果，但因為功能性單一，在攻牙一些比較硬質(zhì)的材質(zhì)或者加工要求高的時候，爛牙絲錐斷裂不光潔等問題依舊無法避免，還有一些劣質(zhì)的攻牙油產(chǎn)生的油煙霧大，味道難聞，不僅是對工人的身體還是攻牙設(shè)備都有一定的損傷，所以我覺得廠家沒有必要去節(jié)約這筆成本，建議合理使用專業(yè)的攻牙油，可通過有效潤滑冷卻，減少絲錐更換的成本

編輯：ZFEN

本文來自東亞石油化工（http://www.99qutong.com/cn/useview/006001.html），轉(zhuǎn)載請注明出處

切削液使用時為什么會出現(xiàn)很多的泡沫？

切削液具有優(yōu)良的潤滑、冷卻、防銹等特點，與水按一定比例混合后可配制成穩(wěn)定的乳化液，作金屬切削使用，可以減小前刀面與切屑、后刀面與已加工表面間的摩擦，降低刀具與工件坯料摩擦部位的表面溫度和刀具磨損，改善工件材料的切削加工性。但是在使用過程切削液有可能會出現(xiàn)生銹，起泡等現(xiàn)象，很多廠家都認(rèn)為是切削液的問題，其實也不全是，還有許多操作，存儲等問題會導(dǎo)致以上現(xiàn)象的發(fā)生。

（切削）

生銹的原因：

1、清潔不到位，導(dǎo)致細(xì)菌的滋生和繁殖，應(yīng)定期清潔或更換切削液，及時地清除切屑

2、切削液濃度低于5%就是水加多了，切削油含量過低，所以導(dǎo)致生銹

3、PH值過低8以下，7以上是酸性，7以上是中性

4、天氣熱，水分蒸發(fā)大

5、選用切削液的類型不適合被加工的金屬材料

6、工人使用切削液時操作不當(dāng)?shù)仍颉?/span>

切削液起泡沫的原因：

1、水質(zhì)偏軟，度軟化的水和含堿的水會增加乳化液的泡沫；

2、流體循環(huán)泵密封不嚴(yán)也會增大液體的泡沫；

3、切削液的流速太快，氣泡沒有時間溢出，越積越多，導(dǎo)致大量泡沫產(chǎn)生

4、鐵銷一些金屬殘渣沒有及時清理

5、濾網(wǎng)過密

6、切削液受到清洗劑污染，滲入雜質(zhì)等

本文出自東亞石油化工（http://www.99qutong.com），轉(zhuǎn)載請注明出處

軋制油直接影響著軋機的產(chǎn)量及產(chǎn)品質(zhì)量，不可忽視！

軋制方式按軋件運動分有：縱軋、橫軋、斜軋。根據(jù)金屬狀態(tài)分有：熱軋冷軋。不同的軋制工藝也有相應(yīng)使用的軋制油。許多廠家對軋制油都有極高的要求，既要兼顧冷卻和潤滑的要求，還要易清洗和要求產(chǎn)品的穩(wěn)定性，東亞石油化工研發(fā)團隊一直致力于環(huán)保經(jīng)濟實用型產(chǎn)品的研發(fā)，生產(chǎn)的軋制油具有以下特性：

軋制工藝

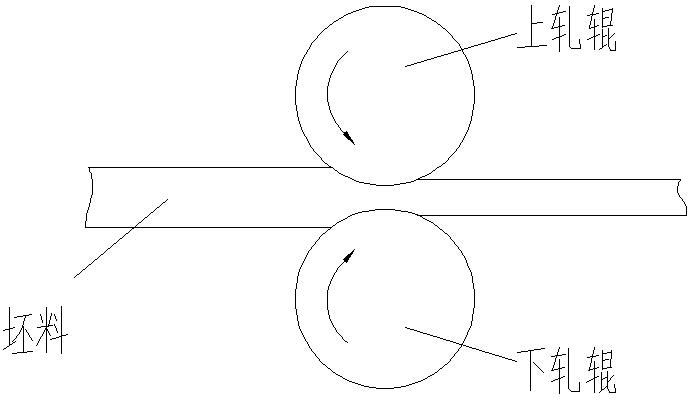

（軋制工藝）

1、極佳的潤滑效果和適當(dāng)?shù)挠湍姸龋Ｗo軋輥軋件有最長使用壽命,確保其濕潤清潔，降低軋制噪音。

2、特定潤滑性可有效降低摩擦系數(shù);提供相應(yīng)的軋制力，軋制能耗低，表面質(zhì)量優(yōu)異，光亮度高、軋延厚度均勻 ,冷卻效果好，能迅速帶走軋制熱，保護軋輥及軋件, 退火性能清凈，不會產(chǎn)生油燒現(xiàn)象。

3、高科技配方有效扼制軋制油“黑化”現(xiàn)象出現(xiàn),杜絕金屬磨損粉末劣化油質(zhì)；

4、油品優(yōu)異的綜合性能提升了生產(chǎn)中的“壓下率”，提高了工效，防銹效果突擊，可長期不銹.延長使用壽命；

5、其卓著的抗氧化性能可以使軋制油長期在高溫高壓下循環(huán)使用不易氧化質(zhì)變,延長使用壽命降低成本。

很多廠家為了降低生產(chǎn)成本，大大延長了軋制油的使用周期，現(xiàn)在的軋制油也沒有一個固定的更換周期標(biāo)準(zhǔn)，很多廠家都是憑著經(jīng)驗和感覺更換軋制油。如果軋制油變質(zhì)或者受到污染，都會影響軋制油各方面的指標(biāo)，繼續(xù)使用不僅沒有發(fā)揮軋制油本身的作用還會影響到軋制成品最終的品質(zhì)。所以軋制油在軋制中起著非常重要的作用，太大的軋制力和油溫都會影響軋制油的壽命。東亞石油可以安排上門拜訪，詳細(xì)了解客戶現(xiàn)狀及需求，定期抽樣化驗，推算換油周期、通報設(shè)備磨損狀況，生產(chǎn)的軋制油都是屬于定制款油品，可根據(jù)客戶要求調(diào)配適合的。提供更新有效的潤滑方法及油品儲存、處理和分發(fā)管理方面的技術(shù)。

軋制油有問題找東亞石油化工有限公司，專業(yè)解答軋制油問題。歡迎廣大客戶前來訂購軋制油。

編輯：ZFEN

本文出自東亞石油化工，轉(zhuǎn)載請注明出處

金屬不提前使用防銹油危害多多，你知道嗎？

現(xiàn)在大部分廠間大到生產(chǎn)器械，小到工件配件都是金屬材質(zhì)的，所以許多廠家都會在煩惱一個問題，就是防銹除銹，如何很好的預(yù)防生銹呢？最簡單方便的方法無疑是使用防銹油在金屬表面形成一層薄膜，防止金屬銹蝕，市面上的防銹油五花八門，如何正確挑選防銹油呢？


（金屬生銹）

銹跡如何產(chǎn)生？

1、長期暴露在空氣中和氧氣發(fā)生了氧化反應(yīng)

2、生產(chǎn)加工、運輸?shù)倪^程中，受水汽，氧氣，溫度的因素影響發(fā)生物理，化學(xué)變化而產(chǎn)生銹跡

3、生產(chǎn)好的工件受到污染，表面沾附臟污而導(dǎo)致生銹

4、儲存環(huán)境濕度太大或者含有腐蝕性氣體

生銹不僅會讓金屬喪失它的功能，降低使用壽命，還會造成巨大的經(jīng)濟損失，廠家們一定要提前預(yù)防工件器械的生銹現(xiàn)象。防銹油可以分成：電鍍防銹油、薄層防銹油、蠟?zāi)し冷P油、水溶性防銹油、揮發(fā)性防銹油、封存性防銹油、軟膜防銹油、硬膜防銹油等等，防銹能力差點的，但容易用有機溶劑清除，防銹能力強的卻不易清洗，所以防銹要根據(jù)生產(chǎn)工序要求，性能和用途去挑選適用的防銹油。

東亞石油防銹油可定制鹽霧12小時、24小時、48小時、72小時、96小時、120小時，具有極強的防銹抗鹽能力，不易燃燒，能在金屬表面形成一層致密的保護膜，防銹防腐蝕防變色。

編輯：ZFEN

本文來自東亞石油化工（http://www.99qutong.com/cn/useview/006001.html），轉(zhuǎn)載請注明出處

電鍍鹽霧測試48-96小時可選用哪種鹽霧防銹油？

SRUS系列鹽霧防銹油具有使用效果好、使用方便、成本低廉、易于施工、操作簡便和易于去除等優(yōu)點，在電鍍，發(fā)黑，磷化等各種表面處理的工件上得到廣泛的應(yīng)用，在各種五金產(chǎn)品，汽車零配件，智能家居配件，彈簧，螺絲螺母等緊固件領(lǐng)域，有很多的應(yīng)用。隨著各種工藝，產(chǎn)品質(zhì)量的要求提高，鹽霧測試要求也越來越高，防銹技術(shù)也必須協(xié)同進步，因此，對于鹽霧防銹油的要求也在一點點提高，這也是東亞石油在防銹油業(yè)務(wù)在走訪市場一線，得到的直觀感受。

東亞石油電鍍防銹油可定制鹽霧12小時、24小時、48小時、72小時、96小時、120小時，電鍍防銹油具有極強的防銹抗鹽霧能力，不易燃燒，其環(huán)保無毒,能在金屬（電鍍后工件效果更好）表面形成一種致密的保護膜，具有極強的防銹﹑防腐蝕﹑防變色作用，使用方便，易操作，所需設(shè)備簡單，適用于五金沖壓鐵件，各種標(biāo)準(zhǔn)件等鍍后(如鎳﹑黑鎳﹑錫﹑鋅﹑鉻等,)的防銹防腐蝕處理，廣泛應(yīng)用于電鍍，連續(xù)電鍍，化學(xué)鎳。經(jīng)電鍍防銹油處理后的工件防銹能力和耐鹽霧能力能大大加強，表面光澤度好，不會粘貼在一起，不會影響導(dǎo)電和燒焊。

對比圖

（對比圖）

東亞石油和同行的差異化

嚴(yán)格控制所有防銹油產(chǎn)品的原材料采購渠道：國標(biāo)基礎(chǔ)油（進口基礎(chǔ)油），進口添加劑。和國際一線品牌的潤滑油企業(yè)的原材料的供應(yīng)商完全處于同等質(zhì)量級別。所不同的是，我們的名氣還遠(yuǎn)不及他們和別人一味追求規(guī)模相比，我們更注重小而有價值，在產(chǎn)品配方上精益求精，力求幫助工廠節(jié)約用油成本，提高加工效率，為客戶工廠提高整體運營效益而貢獻(xiàn)一份力量！
我司可為客戶提供量身定做的個性化服務(wù)，量身定做，更貼近每個工廠實際的需求，打造中高端工業(yè)潤滑油定制領(lǐng)域持續(xù)成長品牌。

編輯：ZFEN

本文來自東亞石油化工（http://www.99qutong.com/cn/useview/006001.html），轉(zhuǎn)載請注明出處

怎樣延長淬火油的使用壽命

淬火油長期使用后其冷卻性能會下降，造成冷卻能力下降的原因和淬火效果變差的原因主要有兩個方面：一是淬火油在長期使用后一部分添加劑被消耗、高分子聚合物裂解，油泥增多，粘度增加，造成冷卻性能下降；另一方面原因是外界雜質(zhì)混入，導(dǎo)致淬火液變質(zhì)、變臭，影響淬火液的使用效果。怎樣延長淬火油的使用壽命，保證淬火質(zhì)量的長期穩(wěn)定呢？

淬火工藝

（淬火工藝）

防止淬火槽中混入水分

冷卻水系統(tǒng)漏水或者淬火槽周圍用水不當(dāng)混入淬火油里會嚴(yán)重影響產(chǎn)品質(zhì)量。解決這一問題的方法是將混入水分的熱處理油從槽中抽出來送入沉降罐中進行脫水，然后用過濾機進行過濾，使油中的含水量在0.05%以下。同時對淬火槽進行全面清理，清除油槽底部的殘水和其它雜質(zhì)。最后檢查冷卻系統(tǒng)是否有漏水問題，及時修復(fù)或者更換冷卻系統(tǒng)，避免油中再次混入水分。在油槽中安裝微量水探頭報警器隨時監(jiān)測油槽中的水分含量，避免因為混入水分影響淬火質(zhì)量，造成生產(chǎn)損失。

淬火油變質(zhì)的解決方法

變質(zhì)是由厭氧細(xì)菌產(chǎn)生的，通過生產(chǎn)中的循環(huán)攪拌帶入空氣，過一段時間臭味就會消失，溶液也隨之恢復(fù)到原來的顏色。如果變質(zhì)較嚴(yán)重，通入空氣難以達(dá)到殺菌的效果，補加一點殺菌劑即可殺死細(xì)菌。東亞石油獨立研發(fā)的淬火油專用殺菌劑，能夠保持淬火油很長一段時間內(nèi)不變質(zhì)，即使變質(zhì)后添加殺菌劑也能迅速恢復(fù)。

下圖的實驗為菌落試片加入殺菌劑后的變化，可以明顯看到加入殺菌劑后，試片上的菌落明顯減少，顏色恢復(fù)正常；

實驗結(jié)果

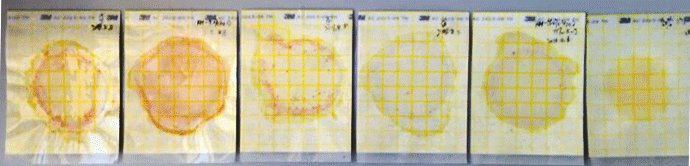

（實驗結(jié)果）

編輯：ZFEN

本文來自東亞石油化工，轉(zhuǎn)載請注明出處

電火花機油不懼高溫，為電火花機設(shè)備提供保護傘

火花放電能瞬間產(chǎn)生大量熱能，溫度達(dá)到一萬攝氏度以上，能使金屬材料立刻熔化，氣化，電火花機加工主要用于金屬、模具、機械設(shè)備的加工制造，加工具有復(fù)雜形狀的模具和零件。電火花機油能夠絕緣消電離、冷卻電火花加工時的高溫、排除碳渣，適合電火花機工不可缺少的放電介質(zhì)液體。

電火花加工

（電火花加工）

挑選點火機油需要注意哪幾點呢？

1、粘度和流動性能

2、閃光點

3、絕緣性能

4、氣味與外觀

5、成本

很多廠家為了節(jié)約成本，購買了較為便宜的火花機油，其實這樣不僅效果不好還有可能會影響電火花機的使用壽命，還有一個安全問題。普通的火花機油使用久了很快就會發(fā)黃，如果對火花機要求不高的就可以選擇，不然可以使用全合成的，不會影響外觀不容易氧化，可以延長使用壽命期限。

使用電火花機油需要注意哪幾點呢？

1、使用電火花機油的時候最好帶上耐油手套，經(jīng)常接觸電火花油的手會有脫皮發(fā)癢的可能

2、根據(jù)實際使用情況定期清理和更換火花機油

3、至少每六個月全面清除一次脈沖電源柜的灰塵，若環(huán)境較臟的話，清理次數(shù)應(yīng)該增加。每六個月也應(yīng)該進行油箱的排液、清洗劑重新添加工作液的工作（清理頻率可根據(jù)實際工作情況而定）

編輯：ZFEN

本文出自東亞石油化工（http://www.99qutong.com/cn/useview/006001.html），轉(zhuǎn)載請注明出處

沖壓油在潮濕箱中的模擬試驗方法

在我國沖壓油并沒有相關(guān)的國家標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)，有且僅有的只是一個企業(yè)標(biāo)準(zhǔn)Q/MLN 0001-2015沖壓油能查到。而Q/MLN 0001-2015中規(guī)定的沖壓油檢測項目只有外觀、密度、粘度、閃點這四個指標(biāo)，所以標(biāo)準(zhǔn)的缺失，就對采購沖壓油的客戶帶了諸多困擾。

采購沖壓油檢測之注意事項分析

1、首先，須明確界定自己的采購需求，根據(jù)自己產(chǎn)品表面處理要求以及隨后清潔工序要求，有選擇性的檢測沖壓油的粘度和揮發(fā)性。

2、了解自己產(chǎn)品的沖壓、拉伸過程、材料厚度以及目前使用的沖壓油的問題，這些問題可以與沖壓油供應(yīng)商溝通能否解決。

3、找到合適的沖壓油生產(chǎn)商，您可以取樣進行檢測。檢測樣品的各項指標(biāo)是否與描述的內(nèi)容一致？如果有需要改進的地方檢測指標(biāo)，詢問沖壓油制造商是否愿意并能夠為您進一步改進。

4、采購時，建議找?guī)讉€沖壓油廠家作為參考比較，綜合各項檢測性能，尋求最近性價比。當(dāng)然，前提是質(zhì)量必須首先滿足自己的要求，不能只看價格。

因為沖壓油沒有相關(guān)的參考檢測標(biāo)準(zhǔn)，但是沖壓油在一定程度上也屬于潤滑油,所以我們參考潤滑油一些常規(guī)檢測項目，整理出以下檢測指標(biāo)

客戶：廣州番禺得意電子有限公司

來源：客戶樣品銅片試驗銅片潮濕箱使用沖壓油測試對比結(jié)果（耗時：10天/天氣：暴雨持續(xù)）將涂有的沖壓油的金屬銅片，放置于潮濕的箱中，放置一定的時間后，在取出進行比較生銹的情況。

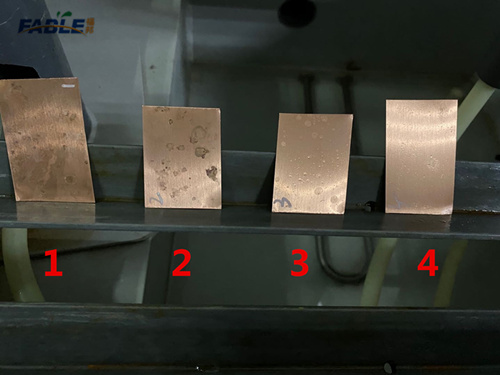

（銅片）

紅銅片1：不用沖壓油的情況下；

紅銅片2：涂了市面上找的等價的沖壓油；

紅銅片3：涂了常規(guī)款福邦沖壓油PO302；

紅銅片4：涂了升級款福邦沖壓油PO302B；

綜上測試結(jié)果：在持續(xù)的暴雨天氣下，采用評價方法對幾種試驗油樣進行重復(fù)性和區(qū)分性試驗，綜上所試驗沖壓油PO302B防氧化抗腐蝕性能目前是最好的，且試驗方法有著良好的區(qū)分性。

本文出自東亞石油化工（http://www.99qutong.com/newsview/538.html），轉(zhuǎn)載請注明出處

切削液換液的周期和使用事項

建議換液周期

1. 夏季高溫和梅雨季節(jié)，建議一個半月?lián)Q液一次。

2. 冬季的換液周期可達(dá)三個月以上。

3. 其它季節(jié)兩個月更換一次切削液。

切削液

（切削液）

切削液的使用注意事項

1.更換機床切削液時，一定要將原切削液傾倒干凈，并進行徹底的清洗；否則已變質(zhì)的原殘留切削液將有可能導(dǎo)致剛更換切削液的迅速變質(zhì)。

2. 生產(chǎn)過程中添加切削液時，一定要按說明書上使用比例添加，切忌只加水不加切削液，否則將有可能導(dǎo)致產(chǎn)品生銹。

3. 切削液原液兌水加入機床后，切忌長期靜置不用，機床不生產(chǎn)時，最好每天開泵將切削液循環(huán)三十分鐘。

生產(chǎn)過程中出現(xiàn)產(chǎn)品迅速生銹的原因

1. 使用比例不足，未按說明書要求的比例添加。

2. 切削液變質(zhì)，變質(zhì)的表現(xiàn)是：pH值大幅度下降，并可能有異味。

3. 用戶在解決切削液使用中出現(xiàn)問題的最簡單的方法就是將機床原切削液全部傾倒，并徹底清洗干凈，然后按說明書要求的比例重新配制添加.

本文出自東亞石油化工（http://www.99qutong.com/newsview/536.html），轉(zhuǎn)載請注明出處

注意預(yù)防措施！切削液油霧吸入有危害

問題與誘因

在調(diào)整切削加工中，如調(diào)整車削、銑削、鉆削、齒輪切削以及溝槽與螺紋的成形磨削加工等，切削條件嚴(yán)酷，切削溫度較高，經(jīng)常產(chǎn)生油煙、油霧并分解釋放出有害氣體。在使用高壓供液、噴霧供液的場合，容易產(chǎn)生油霧和油蒸氣。低粘度切削油會自然的揮發(fā)。這些油煙、油霧、油蒸氣和揮發(fā)物都會污染車間空氣，惡化作業(yè)環(huán)境。長期在這樣的環(huán)境下工作可能引起呼吸器官損害。

使用油基切削液時，與生成油霧難易程度有關(guān)的理化指標(biāo)是粘度和閃點。粘度和閃點較低的礦物油產(chǎn)生油霧的傾向越嚴(yán)重。

水基切削液是用水稀釋后使用的，油（液）霧的質(zhì)量密度較大，因而易于下沉，故在車間內(nèi)飄浮的情況較少，引起操作人員發(fā)生呼吸器官損害的情形也較少。但在某些特定的環(huán)境中，使用乳化切削液、微乳化切削液的重負(fù)荷切磨削加工等場合，機床周圍也會發(fā)生霧狀氣氛。由于這種霧氣中的堿性物質(zhì)和表面活性劑的作用，變會刺激操作者的呼吸器官粘膜。

水基切削

（水基切削）

預(yù)防措施

防止油霧吸入損害的措施有：

1、使用油基切削液的場合，選擇揮發(fā)性較低、閃點高、粘度指數(shù)高、深度精制的油品；在切削油泵的允許能力范圍內(nèi)換用粘度較高的切削油；推薦使用含油霧抑制劑的切削油。

2、即時清除切削油中的油污，可以減少油霧發(fā)生量。

3、改變供液方法、增大供液量以降低切削溫度。

4、在機床附近安裝油霧吸收和分離裝置，并設(shè)置防止霧氣飛散的覆蓋物或隔離物。

5、安裝空氣循環(huán)裝置，改善整個車間的換氣系統(tǒng)。

6、切削油操作人員載防護面罩。

本文出自東亞石油化工（http://www.99qutong.com/newsview/523.html），轉(zhuǎn)載請注明出處

沖壓拉伸油該怎么選擇？這4個標(biāo)準(zhǔn)你知道嗎？

在拉伸的工藝過程中，由于工件的加工拉伸程度比較大，所以我們在選擇拉伸油就需要選擇性能比較好的沖壓拉伸油，那么什么樣的拉伸油是性能比較好的呢？現(xiàn)在介紹一下選擇沖壓拉伸油的幾個方法。

第一，具備高效的抗磨性能

在加工不銹鋼這樣硬質(zhì)的材料的時候，需要拉伸油具備極壓的抗磨性才能夠有效的保證加工材料的完好性，也可以提高工件在加工過程的工作效率，但是有些拉升油的抗磨性能不是很好，所以我們選擇的時候一定要注意抗磨性能的測試和選擇。

第二，具備高粘度性能

能夠很好的附著在加工工件上，不銹鋼材料的工件在加工的過程中特別容易粘模，加工的過程中容易導(dǎo)致工件的拉花和損壞起皺，所以在選擇沖壓拉伸油要判斷拉伸油的粘度性能是否優(yōu)良，選擇粘度性比較好的沖壓拉伸油，可以在工件和模具中形成一定的保護膜，這樣對模具和工件都形成一個保護層，提高工件的加工品質(zhì)。

拉伸油

（拉伸油）

第三，具備高效的冷卻性能

在工件加工過程中，由于高強度的壓力和摩擦?xí)构ぜa(chǎn)生高溫，如果不能夠有效的獲得冷卻，工件可能會變形，而且冷卻性不好的拉升油可能會變黑，在加工過程中黑色的油可能附著在工件上，不僅后面對工件加工有影響，還會工件加工的品質(zhì)有不良影響。

第四，具備降低拉拔力性能

好的沖壓拉伸油可以在工件加工拉伸時，降低設(shè)備對工件的拉拔力，有利于工件工件品質(zhì)效果的提升。

選擇沖壓拉伸油，我們要選擇上訴幾個標(biāo)準(zhǔn)點進行選擇，同時還需要根據(jù)不同的設(shè)備和加工材料選擇合適的沖壓拉伸油，切勿因為價格因素而選擇了劣質(zhì)的拉升油，這不僅對工件加工沒有幫助，還有可能在加工過程中影響工件材料的利用率以及加工效率，甚至因影響工件的品質(zhì)，影響自己的品牌形象。

【東亞石油和同行的差異化】嚴(yán)格控制所有產(chǎn)品的原材料采購渠道：國標(biāo)基礎(chǔ)油（進口基礎(chǔ)油），進口添加劑。和國際一線品牌的潤滑油企業(yè)的原材料的供應(yīng)商完全處于同等質(zhì)量級別。所不同的是，我們的名氣還遠(yuǎn)不及他們和別人一味追求規(guī)模相比，我們更注重小而有價值，在產(chǎn)品配方上精益求精，力求幫助工廠節(jié)約用油成本，提高加工效率，為客戶工廠提高整體運營效益而貢獻(xiàn)一份力量！

本文出自東亞石油化工（http://www.99qutong.com/newsview/513.html），轉(zhuǎn)載請注明出處

金屬切削液如何防止變質(zhì)、發(fā)臭

細(xì)菌生長產(chǎn)生令人不愉快的副產(chǎn)品是酸味，最糟的味道是由一種叫硫酸還原菌的滋生。它們生長在氧含量低的乳液中，并且產(chǎn)生硫化物氣體，此氣體有時被稱為“星期一早上臭氣”。

導(dǎo)致金屬切削液不穩(wěn)定的原因的一是細(xì)菌的存在。這些細(xì)菌可靠吃切削油內(nèi)的脂肪成份、腐蝕抑制劑及乳化液其它的成份生存。如果沒有控制好的話，它們能以很快的速率增殖。所產(chǎn)生的化學(xué)變化，使乳化液變得更酸，破壞了乳化穩(wěn)定性，并且造成金屬腐蝕。細(xì)菌生長產(chǎn)生令人不愉快的副產(chǎn)品是酸味，最糟的味道是由一種叫硫酸還原菌的滋生。它們生長在氧含量低的乳液中，并且產(chǎn)生硫化物氣體，此氣體有時被稱為“星期一早上臭氣”。

乳化液因工廠停工、假日或周末而會變得不穩(wěn)定，如果我們在油槽中按裝空氣幫浦或自動攪拌器，連續(xù)緩慢地攪拌，乳液會與空氣混合，可減低細(xì)菌的生長速率。細(xì)菌控制最重要的方面是清潔，廢屑會聚集在切削液底部，把切削液內(nèi)的溶氧降低，使得它更適于細(xì)菌生長。滲漏油會留在切削乳液表面，使乳液和空氣隔離，它減少了乳液內(nèi)的含氧量，創(chuàng)造了適合細(xì)菌生長的有利條件，因此必須盡可能地防止。食物碎屑及其它一般廢物也可增進細(xì)菌生長，所以不可把它們投入切削乳液內(nèi)。另外選擇抑菌長的切削液，比如東亞石油公司的FKT系列合成切削液和SEN-FS系列半合成切削液也是很好的選擇。


我司可為客戶提供量身定做的個性化服務(wù)，量身定做，更貼近每個工廠實際的需求，打造中高端工業(yè)切削液定制領(lǐng)域持續(xù)成長品牌。

本文出自東亞石油化工（http://www.99qutong.com/newsview/509.html），轉(zhuǎn)載請注明出處

如何檢測防銹油的防銹情況？

試驗是以模擬大自然的環(huán)境，溫度、濕度、風(fēng)量等因素，統(tǒng)一進行試驗檢測的，這類方法能很快的得到結(jié)果和答案。

檢測防銹油的方法有兩類，一類是大氣暴露試驗法，就是將金屬試片，涂上需要檢測的不同防銹油，然后放在大氣中，并觀察比較兩者的防銹程度。大氣暴露試驗法檢測的時間會相對比較長，而且無法作為檢驗的指標(biāo)，但是說服力相對比較強，讓人容易相信。另一類是實驗室試驗法，這類試驗是以模擬大自然的環(huán)境，溫度、濕度、風(fēng)量等因素，統(tǒng)一進行試驗檢測的，這類方法能很快的得到結(jié)果和答案。

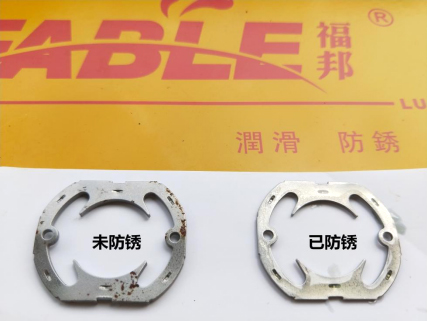

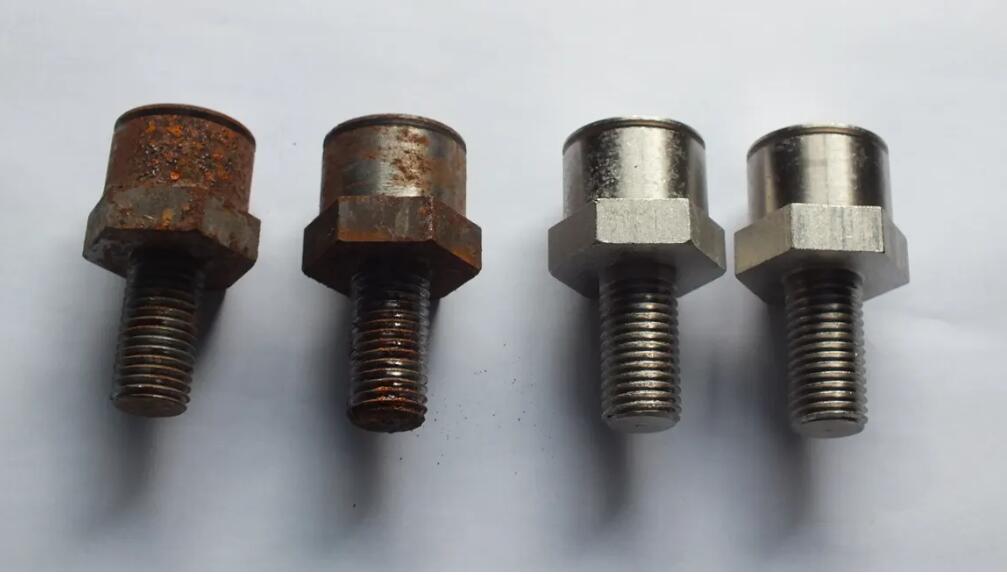

以上此圖可看到使用了福邦牌（FABLE）SRUS系列防銹油的效果

常用的實驗室試驗法有三種

濕熱試驗法：這種方法是將涂有的防銹油金屬制品，放在潮濕的箱中，放置一定的時間后，在取出進行比較生銹的情況。

鹽霧試驗法：這類方法是將涂有的防銹油金屬放置在有5%鹽水的噴霧裝置中，保持一定的時間后，在取出觀察其生銹程度。

水置換性試驗法：這類方法主要是將涂有防銹油的金屬試片存放于濕潤器中，等1小時之后在取出觀察是否有生銹、污染物或者其他狀況等，可以作為防銹油是否合格的依據(jù)。

1插菊花综合网,天天Av天天翘天天综合网色鬼,兔费看少妇性l交大片免费,欧美成AⅤ人高清怡红院,久久久久青草线综合超碰

什么是管材塑性彎曲成形，有哪些常見材質(zhì)種類

彎管工藝及設(shè)備
